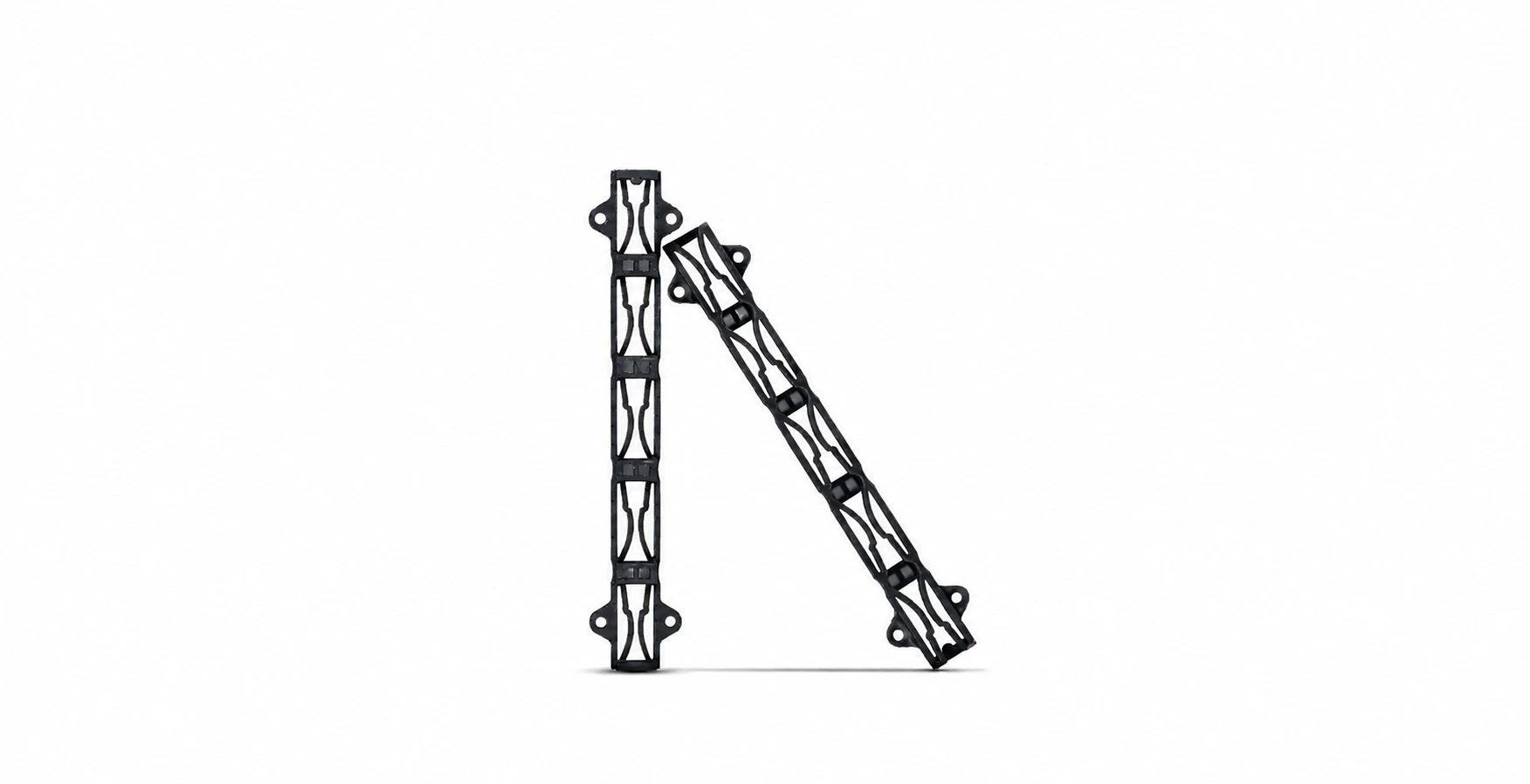

پروژه پرینت سه بعدی ریل بورد های الکترونیکی
طراحی و ساخت ریلهای سفارشی برای نصب و نگهداری بردهای الکترونیکی — با استفاده از فناوری SLA و رزین انعطافپذیر، با هدف جلوگیری از شکستگی قطعه در فرآیند مونتاژ و باز و بستهشدن.
صنعت
الکترونیک
فناوری
SLA
متریال
رزین انعطافپذیر
از یک نیاز واقعی،
تا قطعه نهایی
یک شرکت دانشبنیان فعال در حوزه الکترونیک به قطعهای سفارشی برای استفاده در مجموعه بردهای الکترونیکی خود نیاز داشت. قطعه باید در زمان مونتاژ و همچنین هنگام باز و بستهشدن مکرر، انعطاف کافی داشته باشد تا دچار شکستگی نشود.
محدود بودن تیراژ به کمتر از ۱۰ عدد و نیاز به اصلاح چندباره طراحی، ساخت قالب تزریقی را به گزینهای پرهزینه و زمانبر تبدیل میکرد. ماداتکنولوژی با استفاده از پرینت سهبعدی SLA توانست قطعات را در کمتر از ۴۸ ساعت تولید و ارسال کند.
چرا ساخت این قطعه با روش سنتی منطقی نبود؟
در روش سنتی، ابتدا باید قالب تزریق طراحی و ساخته میشد و پس از تولید نمونهها، ایرادات طراحی مشخص میشدند. هرگونه اصلاح در این مرحله نیز به تغییر یا ساخت مجدد قالب نیاز داشت.
برای پروژهای با تیراژ کمتر از ۱۰ عدد، هزینه و زمان ساخت قالب در کنار نبود انعطافپذیری برای اصلاح طراحی، چالش اصلی پروژه بود.
- تیراژ کمتر از ۱۰ عدد و عدم توجیه اقتصادی ساخت قالب
- نیاز به انعطاف مناسب برای جلوگیری از شکستگی هنگام مونتاژ
- نیاز به اصلاح و بهبود چندباره طراحی پیش از رسیدن به نسخه نهایی
- زمان طولانی ساخت قالب تزریق؛ حدود ۴ تا ۶ هفته
ساخت مستقیم قطعه با رزین انعطافپذیر
پس از بررسی نیاز پروژه، فناوری SLA و رزینی با خواص انعطافپذیری مناسب برای ساخت قطعه انتخاب شد. این انتخاب امکان تولید مستقیم ریلها بدون نیاز به ساخت قالب را فراهم کرد و در عین حال، انعطاف موردنیاز برای مونتاژ و باز و بستهشدن قطعات را در اختیار پروژه قرار داد.
پس از تولید نمونههای اولیه، چند مرحله اصلاح و بهبود روی طرح انجام شد تا نواقص برطرف و هندسه قطعه برای استفاده نهایی بهینه شود. در نهایت، نسخه اصلاحشده به عنوان قطعه نهایی مورد استفاده قرار گرفت.
از طرح اولیه تا قطعه نهایی، مرحله به مرحله
۰۱
بررسی نیاز پروژه
بررسی کاربرد قطعه، نحوه مونتاژ بردها و میزان انعطاف موردنیاز در هنگام استفاده.
۰۲
آمادهسازی مدل
بررسی مدل سهبعدی و اعمال اصلاحات لازم برای سازگاری هندسه با فرآیند SLA.
۰۳
انتخاب فناوری و متریال
انتخاب فناوری SLA و رزین انعطافپذیر متناسب با نیاز قطعه و شرایط مونتاژ.
۰۴
ساخت و اصلاح
تولید نمونه اولیه، بررسی عملکرد قطعه و اعمال چند مرحله اصلاح برای رفع نواقص طراحی.
۰۵
تولید نسخه نهایی
ساخت نسخه نهایی پس از تأیید طرح و ارسال قطعات برای استفاده در مجموعه الکترونیکی مشتری.
فناوری و متریال
فناوری
SLA
متریال
رزین انعطافپذیر
تعداد
کمتر از ۱۰ عدد
زمان ساخت
کمتر از ۴۸ ساعت
نوع پروژه
قطعه نهایی سفارشی
کاربرد
مونتاژ و نگهداری بردهای الکترونیکی
نتیجه فقط ساخت یک نمونه نبود.
پس از چند مرحله اصلاح و رفع نواقص، قطعه نهایی آماده استفاده شد و به عنوان بخشی از مجموعه الکترونیکی مشتری مورد استفاده قرار گرفت.
استفاده از پرینت سهبعدی علاوه بر فراهمکردن امکان اصلاح سریع طراحی، هزینه و زمان تولید را در مقایسه با مسیر سنتی ساخت قالب به شکل چشمگیری کاهش داد.
بیش از 95%
صرفهجویی در هزینه ساخت
کمتر از ۴۸ ساعت
از ساخت تا ارسال قطعات
کمتر از ۱۰ عدد
تیراژ موردنیاز پروژه
۴ تا ۶ هفته
زمان موردنیاز برای ساخت قالب تزریق
صنعت
الکترونیک
فناوری
SLA
متریال
رزین انعطافپذیر
نوع پروژه
قطعه نهایی سفارشی
کاربرد
مونتاژ و نگهداری بردهای الکترونیکی
