برای اینکه چیزی را در دنیای دیجیتال «واقعاً سهبعدی» نشان بدهیم، چه برای پرینت سهبعدی باشد، چه انیمیشن، چه رندرینگ، در نهایت به یک فایل سهبعدی نیاز داریم. این فایلها در اصل فقط مجموعهای عظیم از نقاط و مختصاتاند که شکل نهایی را تعریف میکنند. اما طبیعتاً هیچ انسانی نمیتواند بنشیند و همه این مختصات را یکییکی با دست بنویسد و انتظار داشته باشد خروجی تمیز و قابل استفادهای تحویل بگیرد. اینجاست که نرمافزارهای مدلسازی سه بعدی و CAD وارد میشوند.
این برنامهها یک رابط کاربری بصری در اختیارمان میگذارند تا بهجای فکر کردن به اعداد و مختصات، با خودِ شکلها، حجمها و اندازهها کار کنیم. نرمافزار پشت صحنه تمام محاسبات را انجام میدهد و فایل سهبعدی را میسازد؛ ما فقط تصمیم میگیریم چه چیزی، با چه ابعادی و با چه جزئیاتی طراحی شود.
اما نکته مهم اینجاست که همه نرمافزارهای CAD و مدلسازی سهبعدی مثل هم کار نمیکنند. هر کدام روی یک نوع خاص از مدلسازی سه بعدی بنا شدهاند و همان رویکرد، روی روند طراحی، کیفیت خروجی و حتی نوع پروژههایی که میتوان با آن انجام داد تأثیر میگذارد.
در این مقاله، بهزبان ساده سراغ ۴ نوع اصلی مدلسازی سه بعدی میرویم، مزایا و محدودیتهای هر کدام را بررسی میکنیم و چند نمونه از نرمافزارهای معروفی را معرفی میکنیم که از هر روش استفاده میکنند؛ تا در نهایت راحتتر بتوانید انتخاب کنید برای کار شما، کدام نوع مدلسازی گزینه منطقیتری است.
انواع اصلی مدل سازی سه بعدی
در دنیای امروز، مدل سازی سه بعدی بیشتر بر چهار رویکرد اصلی تکیه دارد که هر کدام مزایا و محدودیتهای خود را دارند. اغلب روشهای دیگر مدلسازی که در نرمافزارهای مختلف میبینیم، در واقع زیرمجموعهای از همین چهار نوع هستند یا برای کاربردهای بسیار تخصصی و خاص توسعه داده شدهاند.
۱. مدل سازی سه بعدی جامد Solid Modeling
در مدلسازی سه بعدی جامد، کار با حجمهای سهبعدی ساده مانند مکعب، استوانه، کره و شکلهای مشابه انجام میشود. این حجمها مثل بلوکهای ساختمانی کنار هم قرار میگیرند تا فرم نهایی ساخته شود. بعضی از این عملیات به مدل حجم اضافه میکنند و بعضی دیگر حجم را کم میکنند. در برخی نرمافزارها میتوان از «مودیفایر»ها استفاده کرد و با مدل رفتار کرد گویی قطعهای واقعی را در کارگاه در حال ماشینکاری هستید.
مدلسازی جامد هم برای کاربر نسبتاً سرراست است و هم از نظر توان پردازشی فشار زیادی به سیستم وارد نمیکند؛ به همین دلیل در طراحی صنعتی و مهندسی کاربرد زیادی دارد.
۲. مدل سازی سه بعدی وایرفریم Wireframe Modeling
وقتی سطح یک مدل پیچیده، خمیده و دارای جزئیات زیاد باشد، روشهای ساده مبتنی بر بلوکهای حجمی کافی نیست. در اینجا مدلسازی سه بعدی وایرفریم یا همان مدلسازی بر اساس خطوط و لبهها وارد عمل میشود. در این روش اسکلت هندسی مدل با خطوط و منحنیها تعریف میشود و امکان کنترل دقیقتری روی فرمهای پیچیده به وجود میآید.
البته هرچه مدل پیچیدهتر شود، نیاز به مهارت طراحی بالاتر و توان پردازشی بیشتری هم احساس میشود و مدیریت صحنه میتواند دشوارتر شود.
۳. مدل سازی سه بعدی سطحی Surface Modeling
در مدلسازی سطحی تمرکز روی تعریف سطوح صاف، پیوسته و دقیق است تا در نهایت بتوان به یک حجم سهبعدی یکپارچه و «واترتایت» رسید؛ مدلی که برای پرینت سهبعدی یا تولید صنعتی آماده باشد. این نوع مدلسازی معمولاً در نرمافزارهای پیشرفتهتر انجام میشود و به صرف زمان و قدرت پردازشی بیشتری نیاز دارد، اما در عوض اجازه میدهد به شکلهایی دست پیدا کنیم که با روشهای قبلی تقریباً غیرممکن یا بسیار دشوار بودند.
۴. مجسمهسازی دیجیتال Digital Sculpting
در مجسمهسازی دیجیتال، کار با چیزی شبیه «خمیر یا گل دیجیتال» آغاز میشود؛ حجمی انعطافپذیر که طراح میتواند با ابزارهای مختلف آن را فشار دهد، بکشد، صاف کند، جزئیات اضافه کند و به فرم دلخواه برسد. این روش تجربهای بسیار نزدیک به مجسمهسازی واقعی ایجاد میکند و بیشتر در پروژههای هنری، طراحی کاراکتر، موجودات خیالی و مدلهای ارگانیک استفاده میشود.
در این رویکرد تمرکز بیشتر بر حس هنری و فرم نهایی است و تنظیمات دقیق ابعادی معمولاً در مراحل بعدی یا در نرمافزارهای دیگر انجام میشود.
حالا که یک تصویر کلی از انواع مدلسازی سه بعدی داریم، در بخشهای بعدی میتوانیم هر کدام از این چهار روش را جداگانه و با جزئیات بیشتر بررسی کنیم.

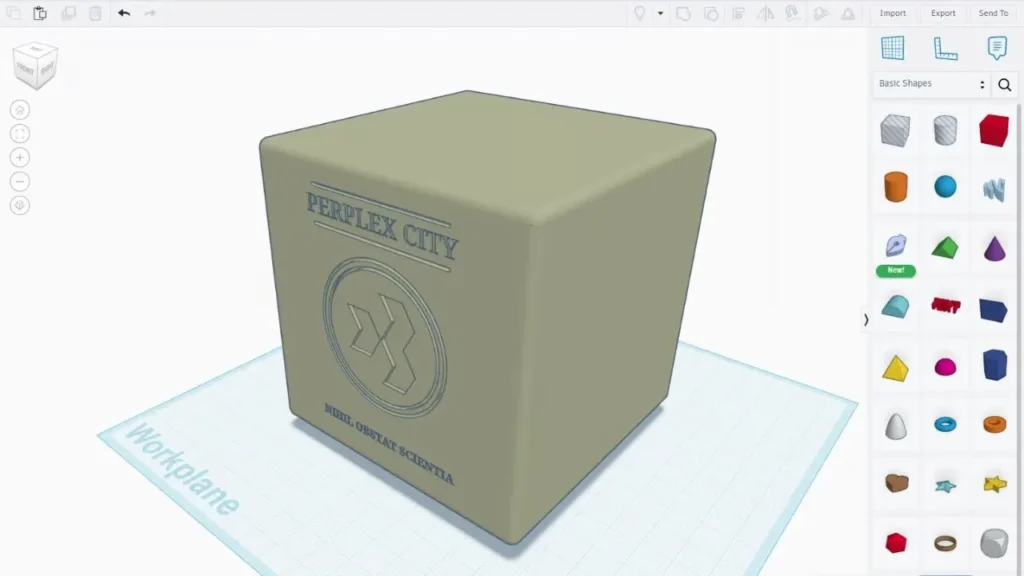

مدلسازی سه بعدی جامد Solid Modeling
در مدلسازی سه بعدی جامد، مدل سهبعدی با استفاده از احجام اولیه ساخته میشود. در بسیاری از نرمافزارها، کار با اشکالی مانند مکعب، استوانه، کره و منشور آغاز میشود و طراح با ترکیب و ویرایش این بلوکهای ساده، به فرم نهایی نزدیک میشود. در برخی برنامهها نیز ابتدا یک اسکچ دوبعدی ترسیم شده و سپس با اعمال عملگرهایی مانند اکسترود، به یک قطعه سهبعدی تبدیل میگردد. در ادامه، این احجام با استفاده از عملیات بولین مانند اضافه کردن، کم کردن یا اشتراک گرفتن، به شکل نهایی مورد نظر نزدیک میشوند.
این سبک از مدلسازی سه بعدی پایه بسیاری از نرمافزارهای طراحی به کمک کامپیوتر CAD است و بهطور ویژه در مدلسازی صنعتی و مهندسی کاربرد دارد. در این رویکرد، ابعاد دقیق مانند طول، عرض، ارتفاع و شعاعها بههمراه جزئیاتی مانند اکسترود، فیلت و پخ نقش اساسی در ساخت مدلهایی دارند که در نهایت قرار است با روشهایی مانند پرینت سهبعدی، ماشینکاری CNC یا سایر فرآیندهای ساخت صنعتی تولید شوند.
از میان نرمافزارهای محبوب در حوزه مدل سازی جامد میتوان به ابزارهای سادهتری مانند Tinkercad و SolveSpace برای شروع کار و گزینههای حرفهایتر مانند Autodesk Fusion و Shapr3D برای کاربران پیشرفته اشاره کرد.
مزایای مدلسازی سه بعدی جامد
- برنامههای مبتدی مدل سازی جامد معمولاً محیط کاربری ساده و قابل درکی دارند و نیاز به آموزش بسیار پیچیده ندارند.
- مدل سازی جامد از نظر محاسباتی سبکتر از بسیاری از روشهای دیگر است و در اغلب موارد به سختافزار بسیار قدرتمند نیاز ندارد.
- مدل نهایی معمولاً از نظر هندسی و ابعادی با دنیای واقعی سازگار است و قابلیت ساخت با فرآیندهای صنعتی را دارد.
معایب مدل سازی جامد
- نمایش و طراحی فرمهای ارگانیک و بسیار پیچیده در مدل سازی جامد تقریباً غیرممکن است یا به صرف زمان و تلاش زیادی نیاز دارد.
مدلسازی سه بعدی وایرفریم Wireframe Modeling
وقتی به دنیای واقعی نگاه میکنیم، بهسرعت متوجه میشویم که اجسام فقط مجموعهای از مکعبها و کرههای کاملاً منظم نیستند. برای شبیهسازی فرمهای واقعیتر و جزئیات طبیعیتر در مدلسازی سه بعدی، روشی فراتر از حجمهای ساده لازم است؛ جایی که مدل سازی وایرفریم وارد میشود.
در مدل سازی وایرفریم، شکل سهبعدی بر اساس شبکهای از نقاط بهنام ورتکس Vertex ساخته میشود. هر گروه حداقل سه ورتکس میتواند یک سطح Face را تشکیل دهد و هر ورتکس ممکن است همزمان بخشی از چند سطح مختلف باشد. موقعیت دقیق هر ورتکس، اندازه، شکل و جزئیات اجزای مدل را تعیین میکند و به طراح امکان کنترل بسیار بیشتری بر فرم نهایی میدهد.
بسیاری از نرمافزارهای مبتنی بر مدل سازی وایرفریم از مثلثها بهعنوان واحد پایه استفاده میکنند. هرچه تعداد مثلثها و چندضلعیها در یک مدل بیشتر باشد، میزان کنترل روی جزئیات و توانایی نزدیک شدن به فرمهای واقعیتر بیشتر میشود. به همین دلیل، اصطلاح «تعداد پلیگان» یا Polygon Count معمولاً بهعنوان شاخصی برای سنجش پیچیدگی مدل به کار میرود.
نرمافزارهای متعددی از این رویکرد استفاده میکنند. از میان ابزارهای شناختهشده در حوزه مدل سازی وایرفریم میتوان به Blender، Maya و Daz 3D اشاره کرد که هر سه در تولید محتواهای سهبعدی، انیمیشن و گرافیک کامپیوتری کاربرد گسترده دارند.
مزایای مدلسازی سه بعدی وایرفریم
- امکان کنترل بسیار دقیق روی ساختار داخلی مدل، از طریق ویرایش مستقیم ورتکسها، لبهها و سطوح فراهم میشود.
- افزودن جزئیات و ایجاد فرمهای پیچیده و واقعگرایانه در این روش بسیار راحتتر از مدل سازی جامد است و میتوان به نتایجی رسید که با ابزارهای مبتنی بر حجمهای ساده عملاً دستیافتنی نیست.
معایب مدلسازی سه بعدی وایرفریم
- یادگیری و تسلط بر مدل سازی وایرفریم نسبت به مدل سازی جامد پیچیدهتر است و معمولاً به تجربه و درک عمیقتری از هندسه سهبعدی نیاز دارد.
- با افزایش تعداد مثلثها و پلیگانها، حجم محاسبات نیز بالا میرود و برای نمایش، رندر و تکسچرینگ مدلهای سنگین، به سیستم قدرتمندتری نیاز خواهد بود.
مدلسازی سه بعدی Surface یا Curve Modeling
در مدل سازی سطحی شکل قطعه با استفاده از خطوط راهنما و سطوح کنترلی تعریف میشود. نرمافزار بر اساس این خطوط و منحنیها، یک سطح پیوسته و نرم بین آنها محاسبه میکند. اگر بخواهیم سادهتر بگوییم، این روش شبیه نحوه طراحی بدنه هواپیما یا قایق است؛ جایی که آنچه واقعاً مهم است، فرم نهایی سطح یا همان «پوسته» قطعه است، نه حجمهای سادهای مثل مکعب و استوانه.
در ابتدا این نوع مدلسازی سه بعدی دقیقاً برای همین کاربردها یعنی هوافضا و طراحی بدنه شناورها توسعه پیدا کرد. در طراحی آیرودینامیکی و ترمودینامیکی، رفتار سیال اطراف شکل بدنه تعیین میکند که یک طرح موفق است یا نه. مدل سازی سطحی با تکیه بر خطوط راهنما، نقاط کنترل و صفحات کنترل، بهترین ابزار برای رسیدن به سطوح نرم، پیوسته و قابل تحلیل در چنین پروژههایی است.
با این حال، چون تمرکز مدل سازی سطحی بر خودِ سطح است، نتیجه کار گاهی مدلی است که از نظر بصری عالی به نظر میرسد، اما از نظر ساخت واقعی با محدودیتهای فرایندهای تولید و جنس مواد سازگار نیست. اگر هدف شما ساخت نمونه فیزیکی قطعه باشد، باید بررسی کنید که تمام سطوح بهدرستی به هم متصل شده باشند و هیچ بخشی از مدل با بخش دیگری تداخل نداشته باشد؛ بهعبارت دیگر مدل «مانفولد» و برای پرینت سهبعدی یا ساخت صنعتی آماده باشد.
مدل سازی سطحی معمولاً بهعنوان یکی از ابزارهای مهم در مجموعه امکانات نرمافزارهای CAD و مهندسی حضور دارد، نه بهعنوان یک روش کاملاً مستقل. در بسیاری از برنامهها، ابزار اصلی این کار با نامهایی مانند Loft شناخته میشود. از جمله نرمافزارهایی که امکانات قدرتمندی برای مدل سازی سطحی ارائه میدهند میتوان به Catia، FreeCAD، Inventor و SolidWorks اشاره کرد.
مزایای مدل سازی سطحی
- امکان ایجاد سطوح نرم، پیوسته و پیچیدهای را فراهم میکند که با مدل سازی جامد و وایرفریم بهسختی یا اصلاً قابل دستیابی نیستند.
- ساخت فرمهای روان، منحنیها و بدنههای آیرودینامیک با این روش معمولاً سریعتر و دقیقتر از سایر انواع مدل سازی سه بعدی انجام میشود.
معایب مدل سازی سطحی
- مدلی که طراحی میکنید ممکن است از نظر تولید عملی نباشد یا ساخت آن بسیار دشوار شود؛ امکانپذیری آن کاملاً به درک شما از مدل سازی، جریان سطوح و محدودیتهای فرایندهای ساخت بستگی دارد.
مجسمهسازی دیجیتال Digital Sculpting
در مقابل روشهای دقیق و مهندسی که تا اینجا در مدلسازی سه بعدی دیدیم، مجسمهسازی دیجیتال قرار دارد؛ رویکردی که بیشتر از دل هنر و مجسمهسازی سنتی الهام گرفته است. در این روش، مدل سهبعدی معمولاً با یک حجم ساده و اولیه شروع میشود و طراح میتواند آن را مانند «خاک رس دیجیتال» بکشد، فشار دهد، برش بدهد، روی آن جزئیات اضافه کند یا بخشهایی را از آن کم کند تا به فرم دلخواه برسد. هدف این است که تجربه مجسمهسازی فیزیکی تا حد ممکن به فضای دیجیتال منتقل شود.
فرمها و تکنیکهایی که در سایر انواع مدل سازی سه بعدی بسیار دشوار یا تقریباً غیرممکناند، در مجسمهسازی دیجیتال بهمراتب آسانتر به دست میآیند. بهویژه برای ساخت شکلهای ارگانیک مانند انسان، حیوانات، گیاهان، لباس، بافتهای پیچیده و عناصر طبیعی، این روش انتخاب اول بسیاری از طراحان و آرتیستها است. در این سبک، نتیجه بیش از هر چیز به مهارت هنری و درک حجمی طراح وابسته است و در بسیاری از موارد استفاده از قلم نوری، تبلت گرافیکی یا صفحهنمایش لمسی برای کنترل بهتر جزئیات ضروری میشود.
در دیگر روشهای مدلسازی سه بعدی معمولاً «صرفهجویی در تعداد پلیگان» اهمیت زیادی دارد، اما در مجسمهسازی دیجیتال، پیچیدگی مدلها خیلی سریع میتواند افزایش پیدا کند و اگر مدیریت مش و بهینهسازی انجام نشود، فایلها بسیار سنگین و پردازش آنها دشوار خواهد شد.
از نرمافزارهای شناختهشده در حوزه مجسمهسازی دیجیتال میتوان به Blender با ابزارهای قدرتمند اسکالپت، Cinema 4D و نرمافزار جدیدتر Nomad Sculpt اشاره کرد که بهویژه برای تبلتها محبوب شده است.
مزایای مجسمهسازی دیجیتال
- امکان خلق فرمهایی که قبلاً با روشهای دیگر یا غیرممکن بودند یا نیاز به زمان بسیار زیادی داشتند؛ از چهره و اندام انسان تا حیوانات، گیاهان، لباس و جزئیات ارگانیک.
- روند کار برای افراد دارای مهارتهای هنری و کار دستی، معمولاً شهودیتر و آزادانهتر از روشهای مهندسیمحور مدل سازی سه بعدی است و فضای خوبی برای آزمون و خطا فراهم میکند.
معایب مجسمهسازی دیجیتال
- تکیه اصلی این روش بر کنترل دقیق «خاک رس دیجیتال» است؛ برای استفاده حرفهای معمولاً به قلم نوری، تبلت یا نمایشگر لمسی نیاز دارید که بسته به کیفیت، میتوانند هزینهبر باشند.
- اگر مدیریت تعداد پلیگان و بهینهسازی مش بهدرستی انجام نشود، مدلها خیلی زود بهلحاظ حجم داده و نیاز پردازشی سنگین میشوند و کار با آنها دشوار خواهد شد.
جمعبندی: کدام نوع مدلسازی سه بعدی برای شما مناسبتر است؟
حالا که با چهار نوع اصلی مدلسازی سه بعدی آشنا شدیم، یک نکته مهم را نباید فراموش کنیم: در عمل، هیچکس فقط از یک روش استفاده نمیکند. بیشتر پروژههای حرفهای ترکیبی از این رویکردها هستند؛ اما شناخت تفاوتها کمک میکند نقطه شروع درستی انتخاب کنید و سراغ ابزار و نرمافزار مناسب بروید.
اگر بخواهیم خیلی خلاصه نگاه کنیم:
- مدل سازی جامد انتخاب طبیعی برای طراحی صنعتی، قطعات مهندسی، پرینت سهبعدی کاربردی و هر جایی است که ابعاد دقیق، تلرانس و امکان ساخت در دنیای واقعی اهمیت دارد.
- مدل سازی وایرفریم زمانی میدرخشد که با فرمهای پیچیده، انیمیشن، بازیسازی و کنترل جزئیات روی مش سروکار دارید و نیاز به تسلط بیشتر روی ورتکس، لبه و سطح دارید.
- مدل سازی سطحی مناسب طراحی بدنهها و سطوح نرم و آیرودینامیک است؛ از هواپیما و خودرو گرفته تا بدنه محصولات مصرفی با فرمهای روان و حرفهای.
- مجسمهسازی دیجیتال بهترین گزینه برای مدلهای ارگانیک، کاراکتر، موجودات خیالی، لباس و هر چیزی است که به حس هنری، جزئیات ظریف و فرمهای زنده نیاز دارد.
در نهایت، انتخاب روش مناسب مدلسازی سه بعدی به این بستگی دارد که چه چیزی میخواهید بسازید، چقدر دقت مهندسی برایتان مهم است و چقدر روی جنبه هنری و فرمهای ارگانیک تمرکز دارید. اگر در آغاز راه هستید، شروع با مدل سازی جامد یا وایرفریم میتواند پایه خوبی برای درک هندسه سهبعدی باشد و بعد از آن، بهتدریج میتوانید سراغ مدل سازی سطحی و مجسمهسازی دیجیتال بروید تا به ترکیب شخصی و حرفهای خودتان برسید.
