اگر تا به حال با چاپ سهبعدی سر و کار داشتهاید، احتمالاً با یکی از رایجترین و آزاردهندهترین مشکلات این حوزه مواجه شدهاید: مشکل جابهجایی لایهها در پرینت سه بعدی یا همان layer shifting. این مشکل نهتنها ظاهر مدل را خراب میکند، بلکه دقت ابعادی آن را نیز بههم میزند؛ یعنی چیزی که چاپ میکنید، دیگر آن چیزی نیست که طراحی کردهاید! مشکل جابهجایی لایهها در پرینت سه بعدی معمولاً بهصورت انحراف لایهها در یک جهت خاص دیده میشود یا ممکن است تنها یک لایه بهطور ناگهانی جابهجا شود و نتیجه کار را غیرقابل استفاده کند.
نکته مهم اینجاست که رفع جابهجایی (شیفت) لایه در پرینت سه بعدی بعد از وقوع تقریباً غیرممکن است، اما خوشبختانه میتوان از بروز آن جلوگیری کرد. در این مقاله، چند راهکار ساده ولی مؤثر را بررسی میکنیم که به شما کمک میکنند تا از این مشکل پیشگیری کرده و پرینتهای دقیقتر و تمیزتری داشته باشید.
اولین قدم رفع مشکل جابهجایی لایهها در پرینت سه بعدی: کالیبراسیون صحیح پرینتر سهبعدی
قبل از آنکه سراغ راهکارهای پیچیدهتر بروید، همیشه با یک اصل پایهای شروع کنید: کالیبره بودن صحیح پرینتر سهبعدی. کالیبره کردن پرینتر سه بعدی در واقع پایه و اساس کیفیت تمام چاپهای شماست و در بیشتر مواقع، دلیل اصلی بروز مشکلاتی مثل جابهجایی لایهها در پرینت سه بعدی هم از همینجا ناشی میشود.
کالیبراسیون درست به این معنی است که تمامی تنظیمات فنی دستگاه شما در وضعیت مطلوب قرار داشته باشد. از جمله:
- بررسی و اصلاح تنظیمات نرمافزار برش (Slicer) مانند دمای نازل
- تنظیم دقیق مقدار E-steps
- اطمینان از ولتاژ مناسب برای موتورهای حرکتی
- سفتکردن پیچها و اتصالات مکانیکی
- تراز بودن سطح چاپ (Bed Leveling)
- تمیز کردن یا تعویض نازل
- اجرای PID Tuning برای تنظیم دمای هاتاند
حتی اگر همهچیز ظاهراً درست باشد، باز هم ممکن است شیفت لایه اتفاق بیفتد. در چنین شرایطی، بد نیست مطمئن شوید که فایل G-code شما آسیبدیده یا ناقص نیست. پیشنهاد میکنیم فایل را دوباره روی کارت حافظه بریزید و تست کنید، مخصوصاً اگر پرینت همیشه در یک نقطه خاص خراب میشود.
اگر با انجام تمام این موارد هنوز مشکل رفع نشد، نگران نباشید، در ادامه راهکارهای مؤثرتری برای رفع جابهجایی(شیفت)لایه در پرینت سه بعدی بررسی میکنیم.
قدم دوم: کاهش لرزشها و ضربهها هنگام پرینت
یکی از دلایل رایج مشکل جابهجایی لایهها در پرینت سه بعدی، لرزشها و ضربههاییست که در حین چاپ به دستگاه وارد میشود. این لرزشها ممکن است هد پرینتر یا صفحه ساخت را از مسیر اصلی خود منحرف کنند و باعث شیفت لایهها شوند.

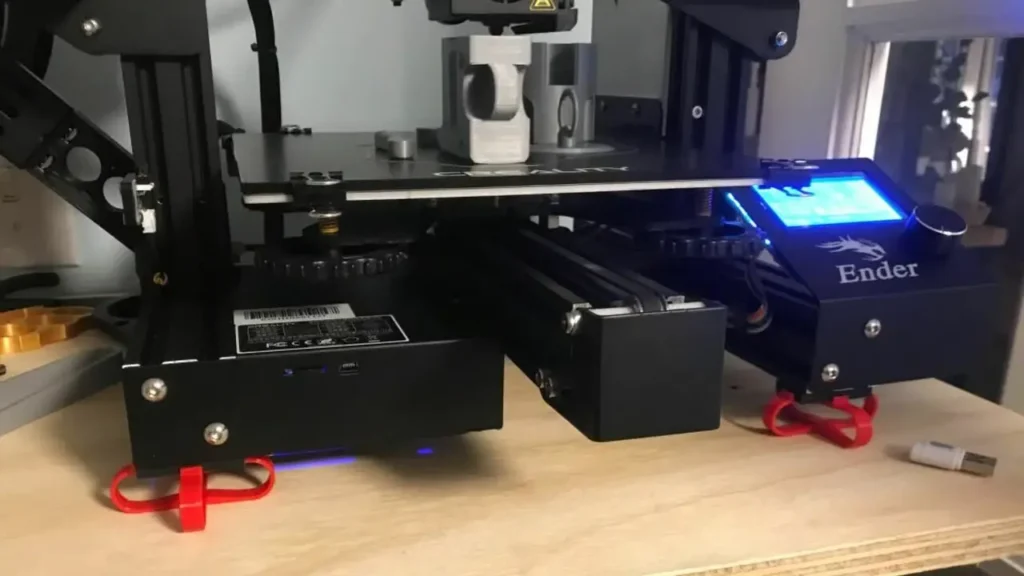

برای رفع جابهجایی (شیفت) لایه در پرینت سه بعدی، یکی از سادهترین راهکارها این است که تا حد ممکن جلوی این لرزشها را بگیرید. برای شروع، مطمئن شوید که پرینتر شما روی یک سطح کاملاً محکم و بدون حرکت قرار گرفته. اگر لازم بود میتوانید از لرزشگیرهای لاستیکی (که میتوانید بخرید یا خودتان با پرینتر سهبعدی بسازید) در زیر دستگاه استفاده کنید.
علاوه بر این، به موارد زیر هم توجه داشته باشید:
- مطمئن شوید که موتورها هنگام تغییر جهت ناگهانی، ضربه یا تکان شدید وارد نمیکنند.
- مسیر حرکت هد یا صفحه ساخت را بررسی کنید و مطمئن شوید که هیچ ذره یا جسمی (مثل تکههای کوچک پلاستیک) در مسیر حرکت قرار ندارد.
- در نهایت، بسته به شرایط محیطی و نحوه نصب دستگاه، ممکن است منابع خاصی برای لرزش وجود داشته باشد که باید شناسایی و برطرفشان کنید.
هرچه لرزشهای اضافی کمتر باشد، احتمال بروز خطاهایی مثل جابهجایی لایهها در پرینت سه بعدی هم بهمراتب کمتر میشود.

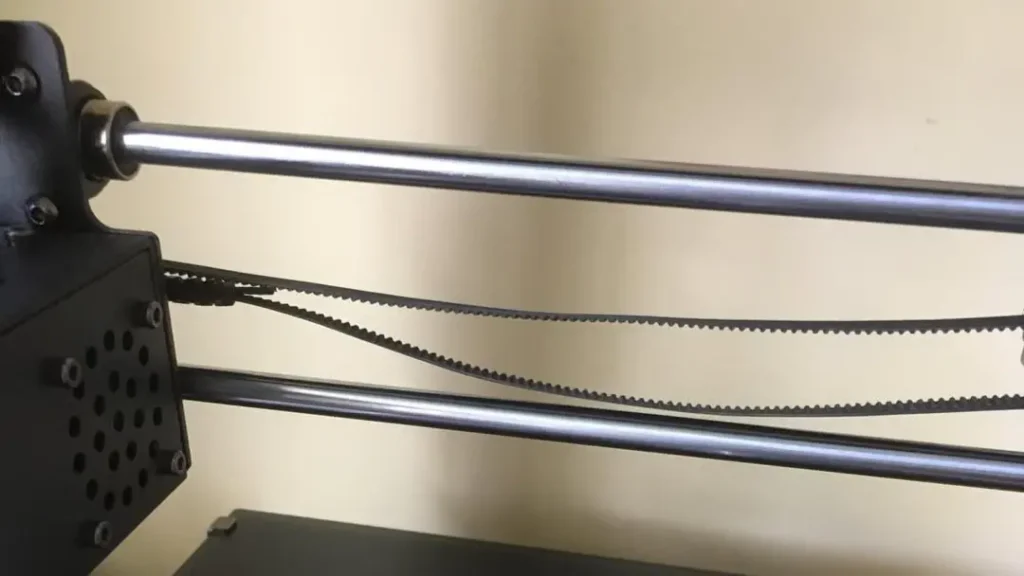

قدم سوم: برای رفع جابهجایی لایهها در پرینت سه بعدی تسمهها و پولیها را سفت کنید
یکی از رایجترین دلایل جابهجایی لایهها در پرینت سه بعدی، شل بودن تسمههاست. در بیشتر پرینترهای FDM، حرکت هد چاپ و صفحه ساخت با استفاده از تسمهها و پولیها (Pulley) کنترل میشود. وقتی این تسمهها شل باشند، باعث میشوند که هد یا صفحه ساخت هنگام حرکت، کمی جابهجا شوند و همین موضوع منجر به شیفت لایه در چاپ سه بعدی میشود.
برای رفع جابهجایی (شیفت) لایه در پرینت سه بعدی، باید مطمئن شوید که تسمههای دستگاه کاملاً کشیده و محکم هستند. در بسیاری از پرینترها، یک سمت تسمه به پولی متصل است که قابلیت تنظیم دارد. با کشیدن این قسمت یا چرخاندن پیچ تنظیم، میتوانید مقدار کشش تسمه را زیاد کنید و لق بودن آن را از بین ببرید.
برخی دستگاهها دارای پیچ تنظیم یا دکمه مخصوص برای سفتکردن تسمه هستند که کار را بسیار راحتتر میکند. اگر هنوز با این کار آشنا نیستید، پیشنهاد میکنیم راهنمای مخصوص تنظیم تسمه پرینتر خود را مطالعه کنید تا مطمئن شوید تنظیمات را بهدرستی انجام دادهاید.
یادتان باشد: تسمههای سفت و پایدار، یعنی حرکات دقیقتر و بدون انحراف.

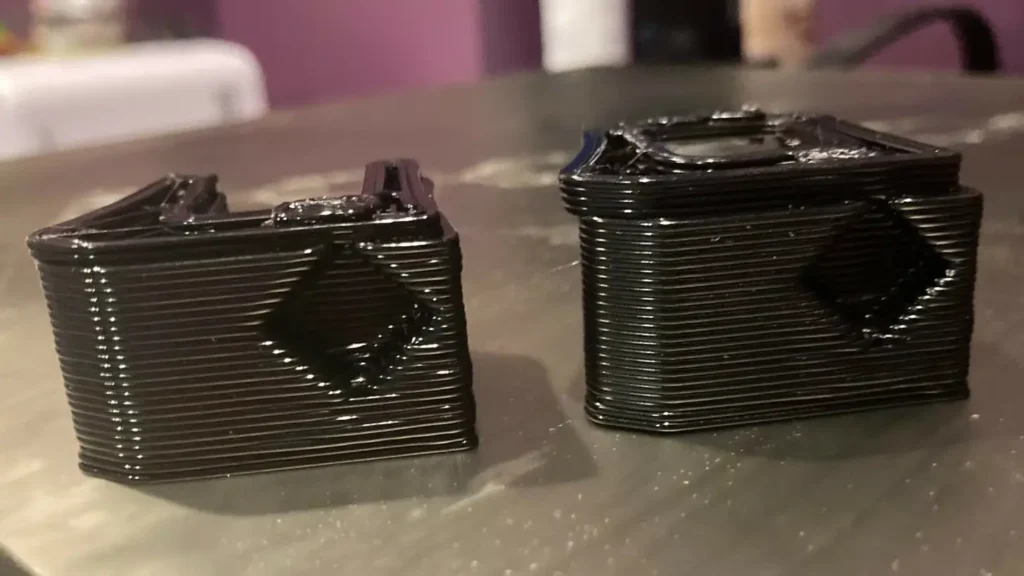

قدم 4: سرعت چاپ را کاهش دهید
گاهی اوقات سرعت زیاد چاپ میتواند عامل اصلی جابهجایی لایهها در پرینت سه بعدی باشد. وقتی سرعت چاپ بیشتر از توان موتورهای استپپر باشد، ممکن است موتورها نتوانند حرکات را بهدرستی و دقیق انجام دهند. نتیجه؟ شیفت لایهها و یک چاپ خراب.
برای رفع مشکل جابهجایی (شیفت) لایه در پرینت سه بعدی، پیشنهاد میکنیم ابتدا سرعت چاپ را حدود ۲۰ تا ۶۰ درصد کاهش دهید و تأثیر آن را بررسی کنید. این کاهش سرعت، فشار وارد بر موتورهای حرکتی را کم کرده و احتمال بروز خطا را کاهش میدهد.
به صداهای غیرعادی هم گوش دهید؛ مثلاً اگر موتورهای استپپر صداهایی مانند کلیک یا تقتق تولید میکنند، ممکن است به دلیل ناتوانی در حرکت درست باشد و کاهش سرعت میتواند کمک کند.
البته هدف این نیست که چاپ را بسیار کند کنید، بلکه باید تعادلی میان سرعت مناسب و کیفیت مطلوب پیدا کنید. اگر دیدید کاهش سرعت مشکلتان را حل نکرد، میتوانید دوباره به تنظیمات قبلی برگردید.
قدم 5: صفحهی ساخت را محکم و ثابت کنید
گاهی وقتها علت جابهجایی لایهها در پرینت سه بعدی از چیزی سادهتر از آنی است که فکر میکنید! اگر صفحهی ساخت (Build Plate) یا سطح چاپ شما روی بدنهی متحرک زیرین بهدرستی ثابت نشده باشد، ممکن است در حین حرکت رفتوبرگشتی صفحه، کمی جابهجا شود و همین مقدار اندک کافی است تا شیفت لایه اتفاق بیفتد.
برای رفع مشکل جابهجایی (شیفت) لایه در پرینت سه بعدی، مطمئن شوید که صفحهی ساخت با استفاده از گیره یا کلیپسهای مخصوص (مثل گیرههای کاغذی یا کلیپسهای مخصوص پرینتر سهبعدی) محکم به شاسی زیرین چسبیده باشد.
معمولاً استفاده از چهار گیره (در چهار گوشه صفحه) کفایت میکند، اما اگر احساس کردید هنوز کمی حرکت وجود دارد، میتوانید از تعداد بیشتری استفاده کنید تا ثبات کامل حاصل شود.
گاهی اضافهکردن تنها یک گیرهی دیگر، تفاوت بزرگی در کیفیت چاپ ایجاد میکند!
قدم6 : خنک کردن برد و قطعات الکترونیکی راهکاری موثر برای رفع جابهجایی لایهها در پرینت سه بعدی
یکی از دلایل کمتر دیدهشده اما مهم برای جابهجایی لایهها در پرینت سه بعدی، داغ شدن بیش از حد قطعات الکترونیکی پرینتر است. بهویژه درایورهای موتور استپپر که وظیفه کنترل دقیق حرکت موتورها را برعهده دارند. اگر این درایورها بیش از حد داغ شوند، ممکن است عملکرد آنها مختل شود و همین باعث شیفت ناگهانی لایهها شود.
برای رفع جابهجایی (شیفت) لایه در پرینت سه بعدی به خاطر گرما، باید سیستم خنککاری الکترونیک پرینتر را بهبود دهید. دو راهکار ساده وجود دارد:
- باز کردن محفظهی برد اصلی (mainboard) برای افزایش جریان هوا.
- نصب یک فن اضافی روی برد اصلی یا داخل محفظه الکترونیکی برای تهویه بهتر.
با خنک نگهداشتن این بخشها، احتمال بروز خطاهای حرکتی به حداقل میرسد و کیفیت چاپ به شکل قابلتوجهی افزایش مییابد.
قدم 7: از برخورد نازل با قطعه جلوگیری کنید
آخرین نکته برای رفع جابهجایی (شیفت) لایه در پرینت سه بعدی، جلوگیری از برخورد نازل یا هد پرینتر با قطعه در حال چاپ است. اگر نازل با بخشی از مدل برخورد کند، ممکن است قطعه کمی جابهجا شود و همین باعث جابهجایی لایهها در ادامهی چاپ شود.
این نوع برخوردها معمولاً زمانی رخ میدهند که شکل مدل یا چسبندگی نامناسب لایه اول باعث شود بخشی از قطعه بالا بیاید یا در مسیر نازل قرار بگیرد. برای جلوگیری از این مشکل:
- مطمئن شوید سطح پرینت تراز است.
- لایه اول بهخوبی به سطح چسبیده باشد.
- از تغییر شکل یا بلند شدن گوشههای مدل جلوگیری کنید.
اگر فهمیدید که دلیل جابهجایی لایهها در پرینت سه بعدی همین برخوردهای ناخواسته است، در کنار اصلاح تنظیمات چسبندگی، پیشنهاد میکنیم:
- سرعت حرکت (Travel Speed) را کاهش دهید تا در صورت برخورد، آسیب یا جابهجایی شدید رخ ندهد.
- گزینهی Z Hop را در نرمافزار اسلایسر فعال کنید. این ویژگی باعث میشود هد پرینتر هنگام حرکت بین نقاط مختلف، کمی در محور Z بالا برود و احتمال برخورد با قطعه را بهطور چشمگیری کاهش دهد.
با این کارها، هم نازل شما امنتر حرکت میکند و هم کیفیت و دقت چاپ مدل حفظ میشود.
جمعبندی:
مشکل جابهجایی لایهها در پرینت سه بعدی یکی از رایجترین چالشهایی است که میتواند کیفیت و دقت چاپهای شما را به شدت تحت تأثیر قرار دهد. اما خوشبختانه، با رعایت چند نکته ساده و اجرای چند گام اصولی، میتوان این مشکل را بهطور مؤثری پیشگیری و حتی رفع کرد. از کالیبراسیون دقیق و تنظیم درست تسمهها و پولیها گرفته تا کاهش لرزشها، کنترل سرعت چاپ، و جلوگیری از برخورد نازل با قطعه، هر یک نقش مهمی در حفظ کیفیت چاپ دارند. علاوه بر این، خنکسازی مناسب برد و فعال کردن ویژگیهایی مثل Z Hop در نرمافزار اسلایسر میتواند کمک کند تا حرکت هد پرینتر بدون مزاحمت و آسیب انجام شود.
در نهایت، کلید موفقیت در چاپ سهبعدی بدون جابهجایی لایه، توجه دقیق به جزئیات فنی و نگهداری منظم دستگاه است. با رعایت این نکات، نه تنها از هدر رفتن مواد اولیه جلوگیری میکنید، بلکه تجربهای رضایتبخشتر و چاپهایی دقیقتر و حرفهایتر خواهید داشت.
اگر در مسیر چاپ سهبعدی خود با مشکلاتی مواجه شدید که فراتر از این راهکارهاست، همیشه میتوانید از متخصصان و انجمنهای تخصصی مشاوره بگیرید تا بهترین راهکارها را برای دستگاه و شرایط خود پیدا کنید و یا از خدمات پرینت سه بعدی برای چاپ قطعات خود استفاده کنید. پرینت سهبعدی، هنری است که با صبر، دقت و دانش به بهترین نتایج میرسد. موفق باشید!
