وقتی یک قطعه حیاتی در خط تولید از کار میافتد و هیچ فایل CAD یا نقشهای از آن وجود ندارد، چه راهی باقی میماند؟ در بسیاری از صنایع، بازسازی یا بهینهسازی قطعاتی که هیچ نقشهای از آنها موجود نیست، به یک چالش جدی تبدیل شده است. از ماشینآلات قدیمی گرفته تا قطعات سفارشی و تجهیزات خاص، نبود اطلاعات طراحی میتواند فرایند تولید یا تعمیر را به شدت کند و پرهزینه کند. در چنین شرایطی، استفاده از اسکن سه بعدی در مهندسی معکوس به عنوان یک راهکار دقیق و کارآمد، نقش کلیدی پیدا میکند.
ترکیب اسکن سه بعدی صنعتی با فرایند مهندسی معکوس این امکان را فراهم میکند که هندسه دقیق یک قطعه فیزیکی استخراج شده و به یک مدل CAD با قابلیت ویرایش تبدیل شود. این فناوری نهتنها دقت اندازهبرداری را افزایش میدهد، بلکه زمان توسعه محصول را کاهش داده و ریسک خطا در بازطراحی را به حداقل میرساند.
مهندسی معکوس چیست؟
مهندسی معکوس یا Reverse Engineering که در زبان انگلیسی گاهی با عنوان Back Engineering نیز شناخته میشود، فرایندی برای تحلیل، بررسی و بازتولید یک قطعه یا سیستم موجود است که با هدف ساخت نسخه مشابه، بهبود طراحی یا رفع مشکلات فنی انجام میگیرد؛ به ویژه در زمانهایی که نقشههای مهندسی یا فایلهای CAD در دسترس نیستند. از سوی دیگر، استخراج دادههای طراحی با روشهای سنتی اندازهبرداری، هم زمانبر است و هم مستعد خطا. در چنین شرایطی، مهندسی معکوس تنها راه بازآفرینی اطلاعات طراحی و احیای قطعه در فرمت دیجیتال است.
ارتباط مهندسی معکوس و اسکن سه بعدی، از یک قطعه فیزیکی تا مدل دیجیتال
استفاده از اسکنرهای سهبعدی و بازوی اندازهگیری، امکان پردازش سریع و دقیق هندسههای پیچیده را فراهم کرده و اطلاعات طرح را به صورت دادههای دیجیتال در اختیار طراحان قرار میدهد. اسکن سه بعدی در مهندسی معکوس نهتنها دقت را نسبت به روشهای سنتی افزایش میدهد، بلکه امکان ثبت کامل جزئیات هندسی را نیز ممکن میسازد؛ موضوعی که در بسیاری از صنایع حائز اهمیت است.
این فناوری همچنین، بستر مناسبی برای طراحی قطعات پرینت سه بعدی به ویژه در مباحث نمونهسازی ایجاد میکند. در نتیجه، مهندسی معکوس با کمک اسکن سهبعدی در کنار پرینت سه بعدی به یک زنجیره یکپارچه برای توسعه، بازطراحی و بهینهسازی محصولات در صنعت مدرن تبدیل شده است.
مزایای استفاده از اسکن سه بعدی در مهندسی معکوس
استفاده از اسکن سه بعدی در مهندسی معکوس تحولی اساسی در نحوه برداشت اطلاعات از قطعات فیزیکی و تبدیل آنها به مدلهای دیجیتال ایجاد کرده است. این فناوری نهتنها سرعت فرایند تولید را افزایش میدهد، بلکه دقت و کیفیت خروجی نهایی را نیز بهطور چشمگیری بهبود میبخشد. در ادامه، به مهمترین مزایای استفاده از این روش میپردازیم:
ثبت سریع و دقیق هندسههای پیچیده
اسکنرهای سهبعدی قادرند اطلاعات هندسی یک قطعه را در مدتزمان کوتاه و با دقت بالا ثبت کنند. این ویژگی بهویژه در مواجهه با سطوح منحنی، بافتها و جزئیات ظریف اهمیت دارد؛ مواردی که اندازهبرداری آنها با ابزارهای سنتی دشوار و زمانبر است.
استفاده از اسکن سه بعدی در مهندسی معکوس ، راهکاری ایدهآل برای قطعات فاقد مدل CAD
در بسیاری از پروژهها، هیچ مدل CAD یا نقشه مهندسی از قطعه موجود در دسترس نیست. اسکن سهبعدی این امکان را فراهم میکند که اطلاعات طراحی به طور مستقیم از خود قطعه فیزیکی استخراج شده و به یک مدل دیجیتال دقیق تبدیل شود. این موضوع برای بازسازی قطعات منسوخ، فرسوده یا تجهیزاتی که مستندات آنها از بین رفتهاند بسیار کارآمد است.
برداشت کامل سطوح و هندسههای آزاد
یکی از چالشهای روشهای سنتی، ثبت سطوح آزاد (Freeform) و اشکال ارگانیک است. اسکن سه بعدی در مهندسی معکوس میتواند کل سطح قطعه را بهصورت کامل ثبت کند و هندسههای پیچیده، نقاط دور از دسترس و جزئیات ریز را با دقت بالا دیجیتالسازی نماید.
پردازش اطلاعات بدون تماس و کاهش ریسک آسیب
اسکن سهبعدی فرایندی غیرتماسی است. این ویژگی برای قطعات حساس، ظریف یا انعطافپذیر بسیار مهم است، زیرا خطر آسیب یا تغییر شکل در حین اندازهبرداری را به حداقل میرساند.
بهبود فرایند توسعه محصول
دیجیتالسازی سریع قطعات فیزیکی، فرایند توسعه محصول را تسریع میکند. زیرا طراحان میتوانند دادههای دقیق را در کمترین زمان ممکن وارد نرمافزارهای CAD کنند، تغییرات مورد نظر را اعمال نمایند و در مدتزمان کوتاهتری به نسخه نهایی برسند.
امکان نمونهسازی سریع و سفارشیسازی با استفاده از اسکن سه بعدی در مهندسی معکوس
ترکیب اسکن سهبعدی با چاپ سهبعدی، امکان نمونهسازی سریع (Rapid Prototyping) و تولید قطعات سفارشی را فراهم میکند. علاوه بر آنکه این فرایند میتواند برای ایجاد آرشیو دیجیتال از دادههای اسکنشده به کار برود.
تفاوت مهندسی معکوس سنتی و حالتی که با اسکن سه بعدی همراه میشود، آیا این کار منطقی است؟
در روشهای سنتی، مهندسی معکوس اغلب با استفاده از ابزارهای اندازهگیری دستی مانند کولیس یا دستگاههای CMM انجام میشود. اگرچه این روشها برای هندسههای ساده قابل استفاده هستند، اما محدودیتهای متعددی دارند. در مقابل، استفاده از اسکن سه بعدی در مهندسی معکوس کمک میکند این جریان با نهایت دقت به یک مدل دیجیتال برسد.
| معیار مقایسه | مهندسی معکوس دستی (سنتی) | مهندسی معکوس با اسکن سه بعدی |
| سرعت انجام کار | زمانبر و وابسته به اندازهگیری نقطهای | برداشت سریع کل هندسه در مدت کوتاه |
| دقت اندازهگیری | وابسته به مهارت اپراتور و تعداد محدود نقاط برداشت | دقت بالا با ثبت میلیونها نقطه از سطح قطعه |
| ثبت هندسههای پیچیده | دشوار در سطوح آزاد، منحنی و نقاط دور از دسترس | ثبت کامل سطوح پیچیده، ارگانیک و جزئیات ریز |
| تماس با قطعه | نیاز به تماس فیزیکی (احتمال آسیب یا تغییر شکل) | فرایند غیرتماسی و ایمن برای قطعات حساس |
| کارایی در قطعات فرسوده | دشوار و مستعد خطا | مناسب برای قطعات فرسوده، آسیبدیده یا پیچیده |
| خروجی نهایی | دادههای پراکنده و محدود | مدل دیجیتال کامل و با رزولوشن بالا |
| تاثیر بر توسعه محصول | کند و پرخطا | بهبود چشمگیر گردشکار طراحی و تولید |
در ادامه، گامهای مهندسی معکوس با استفاده از اسکن سهبعدی را بررسی خواهیم کرد.

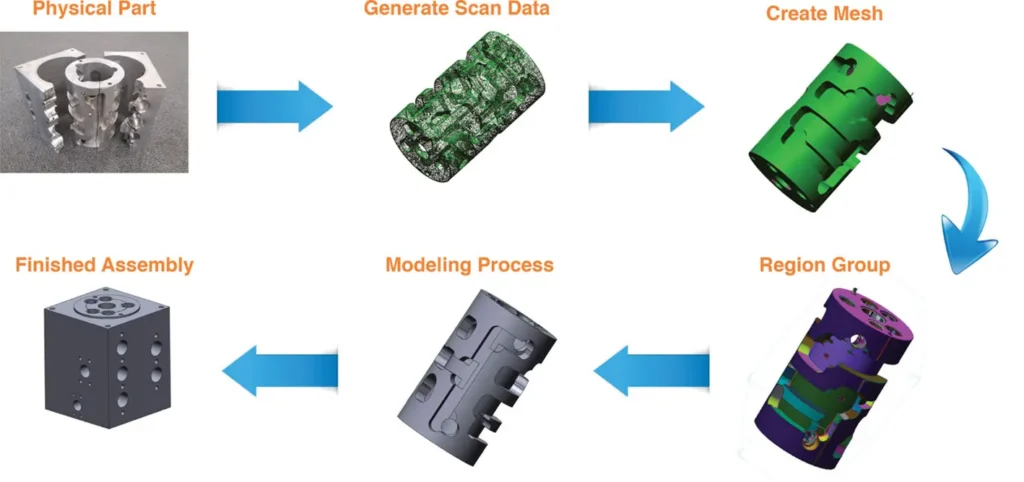

مراحل استفاده از اسکن سه بعدی در مهندسی معکوس
فرایند مهندسی معکوس با اسکن سهبعدی به طور کلی از پنج مرحله اصلی تشکیل شده است:
آمادهسازی قطعه برای اسکن؛ اولین قدم استفاده از اسکن سه بعدی در مهندسی معکوس
قطعه باید برای اسکن شدن آماده شود؛ این کار میتواند شامل اضافه کردن برچسبهای مرجع یا اسپری کردن پوشش مات روی سطوح منعکسکننده باشد تا دقت برداشت هندسی افزایش یابد. سطوح براق یا شفاف بدون پوشش مات کیفیت اسکن را کاهش میدهند و حتی ممکن است قابل اسکن نباشند.
اسکن سه بعدی قطعه
در این مرحله، از یک اسکنر سهبعدی دقیق استفاده میشود تا هندسه و جزئیات سطح قطعه ثبت شود. بسته به شکل قطعه، ممکن است نیاز باشد اسکن از چند جهت مختلف انجام شود و فرایند چندین بار متوقف و از نو آغاز شود.
پردازش دادههای اسکن
دادههای بهدست آمده از اسکن که شامل مشها یا ابر نقاط (Point Cloud) است، باید با یک نرمافزار مخصوص اسکن همتراز و ادغام شوند تا یک مدل دیجیتال به صورت کامل ایجاد شود. نرمافزارهای اسکن میتوانند شکافهای کوچک را ترمیم و حجم فایل را برای وارد کردن به CAD کاهش دهند، بدون اینکه جزئیات مهم از بین بروند.
وارد کردن مدل به نرمافزار CAD
مش اصلاحشده در نرمافزار CAD وارد میشود تا مراحل مهندسی معکوس ادامه یابد. نرمافزارهایی مانند Geomagic for SolidWorks برای بازسازی سطوح پیچیده و ارگانیک مناسب هستند؛ اما در صورتی که قطعات سادهتر هستند، نرمافزارهایی مانند Xtract3D گزینههای راحتتر و اقتصادیتری به شمار میآیند.
استخراج سطوح و بازسازی مدل
سه روش برای تبدیل مش اسکنشده به یک مدل جامد و قابل ویرایش وجود دارد:
- سطحسازی نیمهخودکار (Semi-Automatic Surfacing): برای سطوح منحنی و پیچیده که نیاز به دقت بالاتری دارند مناسب است. نرمافزار، سطحی متناسب با نواحی تشخیص داده شده ایجاد میکند و با تغییر حساسیت تشخیص، سطوح مختلف را بازسازی میکند.
- سطحسازی خودکار (Automatic Surfacing): مدل جامد از مشهای watertight که امکان ویرایش محدود ویژگیها را فراهم میکنند تولید میشود.
- بازطراحی دستی (Manual Redrawing): بازآفرینی مدل با روش سنتی برای کنترل کامل هندسه.
این مراحل به مهندسین اجازه میدهد بدون نیاز به فایل CAD اصلی، قطعه را بازسازی کرده و آن را برای تحلیل، اصلاح طراحی، تولید یا نمونهسازی سریع آماده کنند.

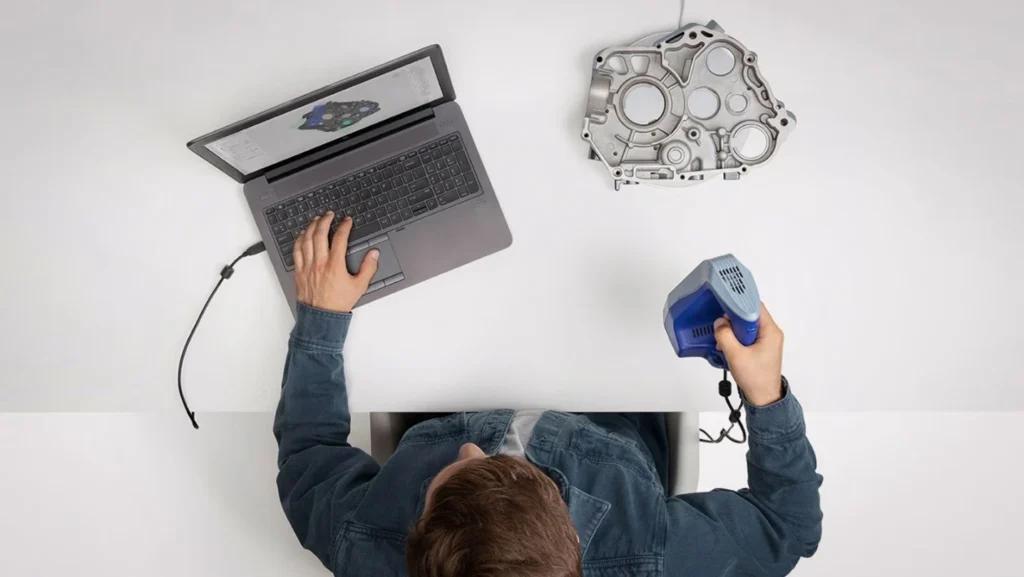

نرمافزارهای تخصصی در اسکن سه بعدی و مهندسی معکوس
استفاده از این روش در صنعت، دستاوردهای چشمگیری داشته که اکنون به برخی از آنها اشاره میکنیم:
خودروسازی: بازطراحی و تولید قطعات خودرو، سفارشیسازی و جایگزینی قطعات قدیمی.
ماشینآلات و حملونقل: بازسازی دیجیتال قطعات بزرگ یا فرسوده در صنایع ریلی، دریایی و تجهیزات ساختوساز؛ پشتیبانی از تعمیر و نگهداری و بهینهسازی عملکرد.
صنایع سنگین و انرژی: ارزیابی سایش، تغییر شکل و ریسک خرابی تجهیزات بزرگ مانند توربینها و خطوط لوله؛ پشتیبانی از پروژههای بهینهسازی و افزایش عمر مفید تجهیزات.
الکترونیک و برق: بازسازی دقیق قابها، کانکتورها و ساختار داخلی قطعات برای توسعه محصول، کوچکسازی و بهبود عملکرد.
هوانوردی: بررسی، تعمیر و تولید قطعات هواپیما با دقت بالا و رعایت استانداردهای ایمنی.
پزشکی و پژوهش: طراحی پروتزها و ایمپلنتهای سفارشی، ایجاد مدلهای آناتومیک دقیق برای تحقیقات و آموزش.
هنر و میراث فرهنگی: حفظ، بازسازی و دیجیتالسازی آثار هنری و فرهنگی، امکان نمونهسازی، تغییر مقیاس و آرشیو دیجیتال.
آموزش و پژوهش علمی: تبدیل نمونههای واقعی به مدلهای دیجیتال برای آموزش، شبیهسازی و تحلیل مهندسی.
چالشهای استفاده از اسکن سه بعدی در مهندسی معکوس
استفاده از اسکن سه بعدی در مهندسی معکوس مزایای زیادی دارد، اما مانند هر فناوری پیشرفتهای، با برخی چالشها و محدودیتها نیز مواجه است که نیازمند مدیریت توسط مهندسین و طراحان است.
دقت و پیچیدگی هندسهها
برخی قطعات دارای سطوح بسیار پیچیده، بافتهای ظریف یا جزئیات ریز هستند که اسکن دقیق آنها دشوار است. در چنین مواردی، ممکن است بخشهایی از هندسه ناقص اسکن شود و نیاز به حدسزدن یا اصلاح دستی در نرمافزار CAD داشته باشد.
سطوح براق، شفاف یا انعطافپذیر
قطعات با سطوح بازتابنده، شفاف یا انعطافپذیر میتوانند کیفیت اسکن را کاهش دهند یا اسکن شدن آنها غیرممکن باشد. برای رفع این مشکل، استفاده از پوششهای مات یا تکنیکهای آمادهسازی سطح ضروری است.
حجم و مدیریت دادهها
اسکن سهبعدی صنعتی دادههای بسیار حجیمی تولید میکند که پردازش و وارد کردن آنها به نرمافزار CAD میتواند زمانبر باشد و نیاز به سختافزارهای قدرتمند و نرمافزارهای بهینهسازی داده دارد.
هزینه و تخصص مورد نیاز
اسکن سهبعدی و نرمافزارهای مهندسی معکوس صنعتی نیازمند سرمایهگذاری مالی و همچنین مهارت فنی در اسکن، پردازش دادهها و مدلسازی CAD هستند. بدون آموزش و تجربه کافی، ممکن است کیفیت مدل دیجیتال از آنچه انتظار میرود کمتر باشد.
محدودیت در اندازه و دسترسی به قطعه
برخی قطعات بزرگ، سنگین یا با دسترسی دشوار، چالشهایی برای اسکن دقیق ایجاد میکنند و ممکن است نیاز به تجهیزات ویژه یا چند مرحله اسکن داشته باشند.
با این حال، با برنامهریزی مناسب، انتخاب تجهیزات و نرمافزارهای حرفهای و همچنین آموزش، بیشتر این چالشها قابل مدیریت هستند؛ و این امر که استفاده از اسکن سه بعدی در مهندسی معکوس همچنان یک ابزار قدرتمند برای دیجیتالسازی، بازطراحی و نمونهسازی سریع قطعات است، به قوت خود باقی میماند.
نتیجهگیری
استفاده از اسکن سه بعدی در مهندسی معکوس امروزه به بخشی از گردش کاری در صنایع پیشرفته تبدیل شده است. این فناوری امکان ثبت دقیق قطعات، بازطراحی هوشمندانه، نمونهسازی سریع و حفظ سازگاری با سیستمهای موجود را فراهم میکند. از خودرو و هوافضا گرفته تا تجهیزات پزشکی و صنایع سنگین، اسکن سه بعدی جریان کاری مهندسی معکوس را سادهتر، سریعتر و قابل اعتماد کرده است.
در پروژههایی که زمان، دقت و سازگاری با قطعات موجود اهمیت دارد، استفاده از اسکن سه بعدی دیگر یک گزینه لوکس نیست، بلکه یک تصمیم استراتژیک محسوب میشود. انتخاب تیمی که بتواند زنجیره کامل اسکن، مهندسی معکوس و پرینت سه بعدی را یکپارچه اجرا کند، ریسک پروژه را کاهش داده و مسیر توسعه محصول را کوتاهتر میکند.
اگر شما هم با قطعهای بدون نقشه، قطعه فرسوده یا نیاز به بازطراحی دقیق مواجه هستید، میتوانید از خدمات اسکن سه بعدی، مهندسی معکوس و پرینت سه بعدی ما استفاده کنید تا پروژه شما با دقت بالا، در زمان مناسب و با مسیر اجرایی روشن پیش برود. برای دریافت مشاوره و کسب اطلاعات بیشتر با کارشناسان ما در ماداتکنولوژی در ارتباط باشید.
