قرار دادن قطعه پرینت سه بعدی تحت شرایط عملیات حرارتی (Heat Treatment) بعد از پایان فرآیند پرینت، برای بهبود خواص فیزیکی و مکانیکی آن، یکی از بخشهای مهم عملیات پسپردازش قطعات پرینت سه بعدی است. آنیل کردن (Annealing) یکی از روشهای عملیات حرارتی است که بیشتر برای فلزات، سرامیکها یا پلاستیکهای تزریقی شناخته شده است؛ اما، این روش برای قطعات پرینت سه بعدی و به ویژه قطعات PLA نیز بسیار مورد استفاده قرار میگیرد. فیلامنت PLA در پرینت سه بعدی FDM مقرونبهصرفه است، اما همیشه خواص مکانیکی مطلوب را ندارد؛ آنیل کردن PLA یکی از راههای سادهای است که بدون نیاز به استفاده از متریال گرانقیمت یا تغییر تنظیمات پرینت، خواص قطعات PLA را افزایش میدهد.
با استفاده از عملیات حرارتی آنیلینگ PLA، ساختار این ماده به گونهای تغییر میکند که استحکام، مقاومت کششی و حرارتی آن بالا میرود.
بسیاری از شرکتهای بزرگ خدمات پرینت سه بعدی، آنیل کردن را در دستور کار خود قرار دادهاند؛ اما این موضوع در بین کاربران خانگی کمتر شناخته شده است که یکی از دلایل ضعف قطعات PLA به شمار میرود. در این مقاله، به سازوکار عملیات حرارتی آنیلینگ و تاثیر آن بر PLA میپردازیم؛ سپس، راهنمای اجرای این کار را در قالب راهنمای گامبهگام توضیح میدهیم. پس اگر به دنبال راه حلی برای بالا بردن مقاومت حرارتی و مکانیکی قطعات PLA خود هستید، این مقاله را از دست ندهید.
آنیل کردن چیست؟
آنیل کردن نوعی عملیات حرارتی است که با گرمکردن ماده تا زیر نقطه ذوب و نزدیک به دمای انتقال شیشهای آن، آرایش اتمها یا مولکولها را تغییر داده و منجر به بهبود برخی خواص ماده میگردد. در پلیمرها برای مثال، زنجیرههای مولکولی، بهویژه در پلیمرهایی مانند PLA، آرایش قبلی خود را از دست داده و به شکل جدیدی آرایش مییابند.. این بازآرایی، باعث کاهش تنشهای پسماند، افزایش پایداری ساختاری، بهبود خواص مکانیکی و مقاومت حرارتی قطعه میشود. برخلاف تصور عموم، در آنیل کردن ماده صرفا نرم نمیشود، بلکه به دلیل تغییراتی که در ریزساختار و میزان بلورینگی آن رخ میدهد، تفاوت چشمگیری در عملکرد آن نیز حاصل میشود.

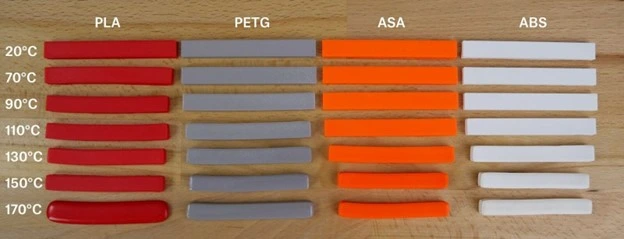

مفهوم آنیل کردن در پرینت سه بعدی چیست؟
اگرچه آنیل کردن یا آنیلینگ بیشتر بهعنوان یک عملیات حرارتی در فلزات شناخته میشود، اما در حوزه پلیمرها و بهویژه پرینت سهبعدی نیز کاربرد گستردهای دارد. در قطعات پلاستیکی، آنیل کردن با گرمکردن ماده تا دمایی پایینتر از نقطه ذوب، موجب کاهش تنشهای پسماند و چیدمان دوباره ساختار مولکولی میشود. در فرآیند پرینت سهبعدی FDM، گرمایش و سرمایش ماده به سرعت اتفاق میافتد، در نتیجه، ساختار نهایی یک ساختار آمورف است. آنیل کردن، بلورینگی این قطعات را افزایش داده و سبب بهبود خواص مکانیکی آنها میشود.
آنیل کردن در پرینت سهبعدی معمولا شامل حرارتدهی کنترلشده قطعه و سپس سردسازی تدریجی آن است؛ فرآیندی که نقش مهمی در افزایش مقاومت حرارتی و استحکام نهایی قطعات ایفا میکند. در این شرایط، زنجیرههای مولکولی فرصت پیدا کرده آرایش جدیدی به خود بگیرند تا اتصال بین لایههای پرینتشده تقویت گردد؛ این موضوع، اتصال ضعیف لایهها را که خاصیت ذاتی FDM است، تا حد خوبی برطرف میکند. علاوه بر این، آنیل کردن میتواند احتمال ترکخوردگی، تغییر شکل و ناپایداری ابعادی را کاهش دهد؛ به گونهای که قطعات PLA قابلیت استفاده در کاربردهای دما بالا و تحت تنش را پیدا کنند.
پیش از ورود به بخش بعدی، لازم است چند مفهوم مهم را باهم مرور کنیم.
ساختار درشتمولکولی
بیشتر موادی که در پرینت سه بعدی FDM استفاده میشوند، از دسته پلیمرها هستند؛ عمده این مواد از زنجیرههای بلند و تکرارشونده مولکولی تشکیل شدهاند. این زنجیرهها میتوانند ساختاری آمورف یا نیمهبلورین داشته باشند و در عمل، اغلب ترکیبی از هر دو حالت دیده میشود. نواحی بلورین معمولا سختتر و مقاومتر هستند، در حالیکه ساختارهای آمورف انعطافپذیری بیشتری دارند. در فرآیند پرینت سهبعدی FDM، بهدلیل ذوب و انجماد سریع ماده، ساختار نهایی قطعه عمدتا آمورف باقی میماند و همین موضوع باعث کاهش مقاومت حرارتی و خواص مکانیکی قطعات PLA میشود.
دمای انتقال شیشهای
برای بهبود عملکرد قطعات پرینتشده، لازم است آرایش زنجیرههای مولکولی به گونهای تغییر کند که نظم بیشتری بیابند. این بازآرایی تنها زمانی امکانپذیر است که ماده نزدیک به دمای انتقال شیشهای خود گرم شود. برخلاف موادی مانند فلزات یا دستهای از سرامیکها، پلیمرهای آمورف در یک دمای مشخص ذوب نمیشوند، بلکه بهتدریج نرم شده و تبدیل آنها از فاز کاملا جامد به فاز کاملا مایع در یک گستره دمایی اتفاق میافتد.
تبدیل ساختار آمورف به نیمهبلورین
تشکیل نواحی بلورین در پلیمرها تنها زمانی رخ میدهد که دما بالاتر از دمای انتقال شیشهای و در عین حال پایینتر از نقطه ذوب باقی بماند. در دماهای پایینتر، زنجیرههای مولکولی انرژی کافی برای جابهجایی ندارند و ساختار ثابت میماند. در مقابل، با عبور از محدوده مناسب آنیل کردن، حرکت کنترلشده مولکولها امکانپذیر شده و بخشی از ساختار آمورف به حالت نیمهبلورین تبدیل میشود. این تغییر، عامل اصلی افزایش استحکام، پایداری حرارتی و عملکرد مکانیکی قطعات پرینت سهبعدی است.
دمای ذوب و انتقال شیشهای برخی پلیمرهای پرینت سه بعدی
| ماده | دمای انتقال شیشه (°C) | نقطه ذوب (°C) |
| PLA | 65 | 215 |
| PETG | 75 | 230 |
| ABS | 105 | 255 |

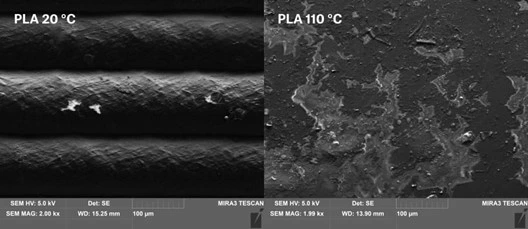

آنیل کردن PLA، روشی برای افزایش خواص مکانیکی آن
چرا آنیل کردن PLA راه حل مناسبی برای بهبود خواص آن به حساب میآید؟
PLA یکی از پرکاربردترین مواد در پرینت سهبعدی است؛ مادهای که بهدلیل سهولت پرینت، پایداری ابعادی مناسب و خواص مکانیکی قابل قبول، انتخاب اول بسیاری از کاربران خانگی است. با این حال، شکنندگی نسبی و مقاومت حرارتی محدود، استفاده از قطعات PLA را در کاربردهای صنعتی که دمابالا بوده و تنش زیادی را به قطعه متحمل میکند، با محدودیت مواجه ساخته است. به همین دلیل، آنیل کردن PLA به عنوان راه حلی برای غلبه بر این مشکلات، مورد توجه قرار گرفت. مطالعات مختلف نشان دادهاند که انجام عملیات حرارتی کنترلشده روی این ماده، میتواند عملکرد مکانیکی آن را به شکل محسوسی ارتقا دهد.
آنیل کردن چه تغییری در PLA به وجود میآورد؟
آنیل کردن PLA سبب میشود زنجیرههای مولکولی PLA به شکل جدیدی آرایش بیابند به طوری که نظم بلوری آنها افزایش یابد. نتیجه این فرآیند، بهبود خواص مکانیکی، افزایش مقاومت حرارتی و تقویت چسبندگی بین لایهها است. همچنین، تنشهای پسماند قطعه کاهش مییابند و طول عمر مفید آن را افزایش میدهند.
مزایا، معایب و چالشهای عملیات حرارتی روی PLA
افزایش استحکام، کاهش شکنندگی و بهبود مقاومت حرارتی، PLA آنیلشده را برای کاربردهای مهمی مانند قطعات خودرو یا حتی استفاده در فضای باز مناسب میسازد. با این حال، آنیل کردن بدون چالش نیست؛ تغییرات ابعادی، جمعشدگی یا تاببرداشتن ممکن است در اثر چینش مجدد ساختار داخلی رخ دهد. این رفتار به هندسه قطعه، تنظیمات پرینت و شرایط آنیل کردن بستگی دارد. شناخت این عوامل، گام مهمی در اجرای یک عملیات حرارتی موفق است.

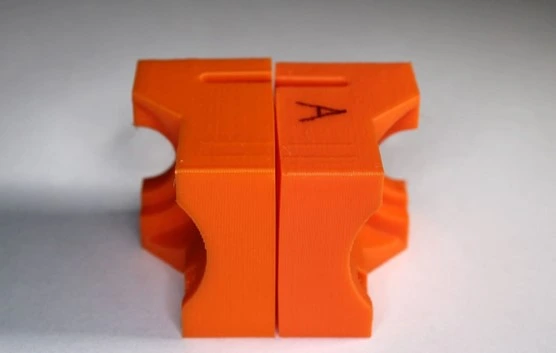

راهنمای گام به گام آنیل کردن PLA
انتخاب دمای مناسب برای آنیل کردن PLA
انتخاب دمای مناسب، مهمترین عامل موفقیت هنگام آنیل کردن PLA است. بازه دمایی بین دمای انتقال شیشهای و نقطه ذوب پلیمرهای آمورف و نیمهبلورین، نسبتا وسیع است؛ در مورد PLA، این بازه حتی بزرگتر است. با افزایش دما، چسبندگی بین لایهها بهتر شده و خواص مکانیکی قطعه بهبود مییابد؛ اما همزمان، خطر جمعشدگی، اعوجاج و تغییر شکل افزایش پیدا میکند. دمای بهینه، دمایی است که در آن استحکام افزایش مییابد بدون آنکه پایداری ابعادی از بین برود. زمان آنیل کردن نیز به ابعاد و هندسه قطعه وابسته است و برای قطعات کوچک، معمولا ۳۰ دقیقه نتیجه قابل قبولی ایجاد میکند.
برای آنیل کردن PLA، معمولا توصیه میشود قطعه را در محدوده ۶۰ تا ۷۰ درجه سانتیگراد گرم کنید؛ بازهای که در آن ماده نرم میشود، بدون آنکه به مرحله ذوب یا ناپایداری شدید برسد. نگهداشتن قطعه در این دما به مدت ۳۰ تا ۶۰ دقیقه امکان بازآرایی زنجیرههای مولکولی، کاهش تنشهای پسماند و بهبود خواص مکانیکی را فراهم میکند. قطعات ضخیمتر یا آنهایی که هندسه پیچیدهتری دارند، ممکن است به زمان بیشتری نیاز داشته باشند، اما در همه حالات، پایداری دما و نظارت بر فرآیند آنیلینگ برای جلوگیری از اعوجاج و تغییر شکل ضروری است.

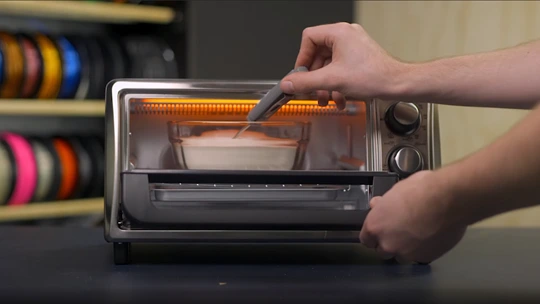

راهنمای عملی آنیل کردن PLA – روش اول: آنیل کردن با کمک تکیهگاه
بهترین روش برای آنیل کردن PLA که از دقت و کنترلپذیری خوبی برخوردار است، استفاده از یک محیط پشتیبان مانند ظرف پر از شن یا نمک است. در این روش، قطعه بهطور کامل در محیط شن یا ماسه دفن میشود تا حرارت بهصورت یکنواخت به تمام سطوح آن منتقل شده و همزمان نیز از تغییر شکل فیزیکی و اعوجاج آن جلوگیری شود. وجود این تکیهگاه مکانیکی باعث میشود چیدمان دوباره ساختار مولکولی و افزایش بلورینگی بدون از دست رفتن پایداری ابعادی انجام بگیرد.
در صورتی که به شن یا ماسه دسترسی ندارید، میتوانید از نمک استفاده کنید؛ با این شرط که دانهبندی آن ریز باشد. نمک درشت ممکن است روی سطح قطعه اثر بگذارد و حفرههایی ایجاد کند. در هر دو حالت، فشردهسازی مناسب ماده اطراف قطعه اهمیت زیادی دارد، زیرا تماس یکنواخت نقش مهمی در توزیع حرارت و کاهش تنشهای پسماند دارد. در این روش، دما معمولا نزدیک به دمای انتقال شیشهای PLA انتخاب میشود تا تغییرات ابعادی به حداقل برسد.
مراحل اجرای فرآیند:
- آون را روی دمای حدود ۶۰ درجه سانتیگراد تنظیم کرده و حداقل ۳۰ دقیقه صبر کنید تا دمای داخل آن پایدار شود.
- یک ظرف مقاوم به حرارت انتخاب کنید که عمق و فضای کافی برای قطعات داشته باشد.
- ظرف را با شن یا نمک پر کنید و قطعات PLA را کاملا داخل آنها دفن کنید؛ حداقل ۵ میلیمتر فاصله بین قطعه و دیوارهها یا کف ظرف لحاظ کنید.
- ظرف را به مدت یک ساعت داخل آون قرار دهید.
- پس از پایان زمان، ظرف را خارج کرده و اجازه دهید قطعات در همان بستر و در دمای محیط بهآرامی سرد شوند.
- پس از سرد شدن کامل، قطعات آنیلشده را خارج کنید.
این روش، نقطه شروع خوبی برای یادگیری و مسلط شدن بر فرآیند آنیل کردن PLA است؛ در این روش میتوانید به درک درستی از تاثیر عملیات حرارتی بر خواص مکانیکی و مقاومت حرارتی قطعات پرینت سهبعدی برسید.

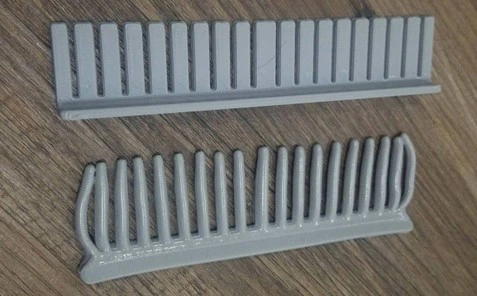

راهنمای عملی آنیل کردن PLA – روش دوم: آنیل کردن سریع
روش دوم، راهکاری سادهتر و سریعتر برای آنیل کردن PLA در اختیار شما قرار میدهد؛ بهویژه در شرایطی که کنترل دقیق دما امکانپذیر نیست. در این روش، برخلاف حالت قبلی، از شن یا نمک استفاده نمیشود و قطعات مستقیما در یک ظرف یا سطح مقاوم به حرارت داخل آون قرار میگیرند. این سادگی، اجرای فرآیند را آسانتر میکند اما میزان کنترل بر تغییرات ابعادی و افزایش بلورینگی، نسبت به روش اول کمتر است.
در این روش، قطعه تنها برای مدت کوتاهی بالاتر از دمای انتقال شیشهای قرار میگیرد، به همین دلیل آنیل شدن بهصورت کامل اتفاق نمیافتد. با این حال، سردشدن تدریجی قطعه در داخل فر باعث کاهش تنشهای پسماند، بهبود پایداری ساختاری و کاهش احتمال تاببرداشتن میشود. این روش برای آنیل کردن قطعات کوچک، ساده و یا زمانی که هدف اصلی افزایش جزئی مقاومت حرارتی و مکانیکی است، گزینه مناسبی به شمار میآید.
مراحل اجرای فرآیند:
- آون را روی ۶۰ درجه سانتیگراد تنظیم کرده و حداقل ۳۰ دقیقه در این دما نگه دارید.
- قطعات PLA را روی یک سطح یا ظرف مقاوم به حرارت قرار داده و داخل آون بگذارید.
- بلافاصله بعد از پایان زمان آون و تمام المنتهای گرمایشی را خاموش کنید.
- اجازه دهید قطعات تا سرد شدن کامل، داخل آون باقی بمانند.
این روش، به کاربرانی پیشنهاد میشود که میخواهند بدون تهیه تجهیزات اضافی، تاثیر آنیل کردن PLA را بهصورت عملی مشاهده کنند؛ اما برای قطعات عملکردی و حرفهای مناسب نخواهد بود.

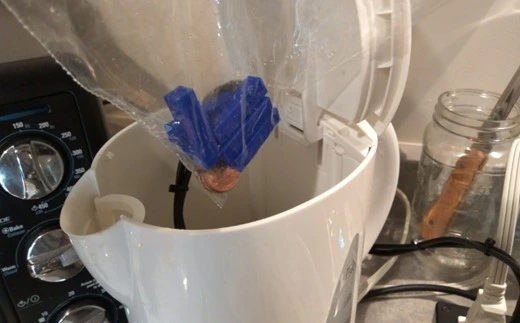

راهنمای عملی آنیل کردن PLA – روش سوم: آنیل کردن در حمام آب گرم
در شرایطی که استفاده از فر یا آون امکانپذیر نیست، میتوان از روش آنیل کردن PLA در آب گرم بهعنوان یک راهکار جایگزین استفاده کرد؛ هرچند این روش از نظر دقت و تکرارپذیری، گزینه ایدهآلی محسوب نمیشود. در این تکنیک، بهجای اعمال حرارت مستقیم، قطعه پرینتشده درون آب گرم قرار میگیرد تا به دمایی نزدیک به دمای انتقال شیشه برسد. از نظر تئوری، این شرایط میتواند بازآرایی محدودی در زنجیرههای مولکولی و همچنین کاهش تنشهای پسماند ایجاد کند و نتایج عملی آن اغلب یکنواخت نیست.
برای اجرای این روش، قطعات PLA را داخل یک کیسه پلاستیکی دربسته (ترجیحا وکیومشده) قرار دهید تا در تماس مستقیم با آب قرار نگیرند. گرچه نفوذ مقدار کمی آب معمولا تاثیر چندانی بر خواص مکانیکی ندارد، اما میتواند ظاهر قطعه را تغییر دهد. چالش اصلی این روش، کنترل دقیق دمای آب است؛ موضوعی که باعث میشود افزایش بلورینگی و بهبود خواص مکانیکی بهصورت غیرقابل پیشبینی اتفاق بیوفتد. استفاده از دستگاههایی مانند پخت آهسته با کنترل دما نیز میتواند این مشکل را تا حدی کاهش دهد، اما این روش بیشتر از آنکه یک راه حل استاندارد باشد، جنبه آزمایشی دارد.
جمعبندی
در این مقاله، تلاش کردیم آنیل کردن PLA را نه بهعنوان یک ترفند ساده، بلکه بهعنوان یک فرآیند فنی و کنترلشده معرفی کنیم؛ فرآیندی که میتواند خواص مکانیکی، مقاومت حرارتی و پایداری قطعات پرینت سهبعدی را بهطور محسوسی بهبود دهد. در پایان، میتوانیم بگوییم که آنیل کردن PLA، برخلاف آنچه که در ظاهر ساده به نظر میرسد، نیازمند دانش فنی و تسلط بر اصول عملیات حرارتی است.
از یک سو، مسیر کلی روشن است و بسیاری از کاربران میتوانند با آزمونوخطا، این فرآیند را در کارگاه خود اجرا کنند؛ بهویژه برای قطعات ساده یا پروژههای شخصی. اما از سوی دیگر، جزئیاتی مانند کنترل دقیق دما، پیشبینی تغییرات ابعادی، انتخاب هندسه مناسب و جلوگیری از اعوجاج، همان نقاطی هستند که کیفیت نهایی را تعیین میکنند. کوچکترین خطا در این مراحل میتواند نتیجه ساعتها پرینت را غیرقابل استفاده کند، بهخصوص زمانی که قطعه برای کاربردی عملکردی یا طولانیمدت طراحی شده باشد.
اینجاست که مرز میان تجربه شخصی و اجرای حرفهای مشخص میشود. خدمات پرینت سه بعدی تنها به تولید قطعه محدود نمیشود، بلکه شامل شناخت رفتار مواد، تنظیم فرآیندها و اعمال عملیات پسپردازش درست مانند آنیل کردن میشود، که حاصل سالها زحمت و تجربه است. اگرچه یادگیری در این مسیر بسیار ارزشمند است، اما در پروژههایی که دقت، دوام و تکرارپذیری اهمیت دارد، همکاری با مجموعهای که شناخت کافی از این جزئیات را دارد، میتواند شما را در رسیدن به نتیجه دلخواهتان یاری کند. برای دریافت مشاوره و کسب اطلاعات بیشتر با مهندسان این حوزه در ارتباط باشید.
