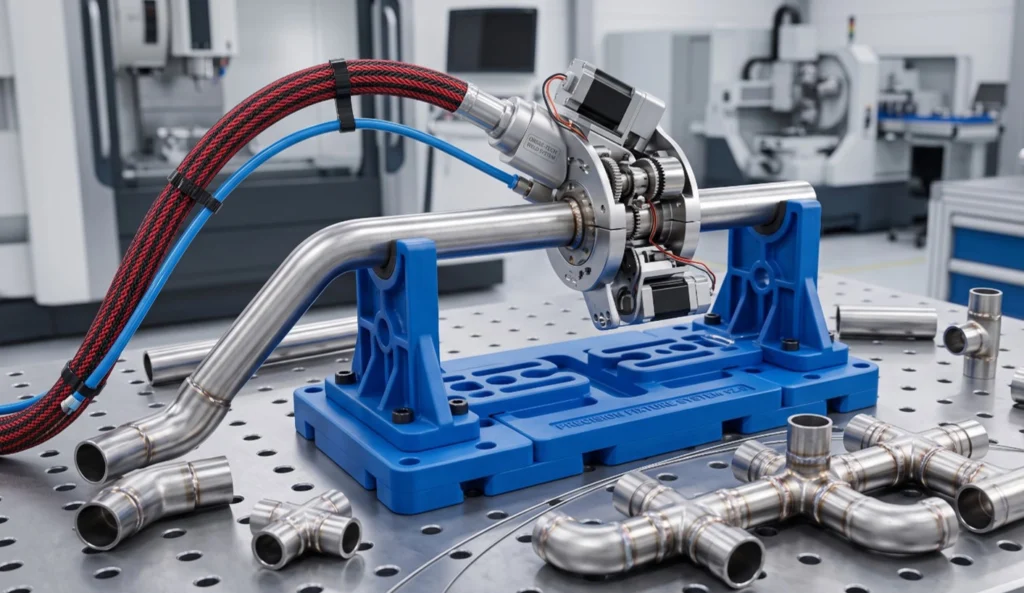

در مسیر رشد و توسعه روشهای تولید صنعتی، دو اصل همیشه دنبال شده است: سرعت بالا و کاهش هزینهها. سالهای زیادی، تولید ابزارهای کمکی در یک روش تولید دیگر، مانند جیگ و فیکسچر (Jigs and Fixtures) وابستگی شدیدی به روشهای سنتی مانند ماشینکاری CNC داشته است؛ روشهایی که با وجود دقت بالا، زمانبر و گرانقیمت هستند. اما امروزه، پس از ورود فناوریهای ساخت افزایشی (Additive Manufactring) به بطن خطوط تولید، تحولی در این موضوع رخ داده است. ساخت جیگ و فیکسچر با پرینتر سه بعدی، هم اصل سرعت را برآورده میکند، هم کاهش هزینه. در این رویکرد، تولید ابزارهای کمکی تولید در خود کارگاه یا کارخانه انجام شده و بازههای زمانی تحویل ابزارآلات کمکی از چندین هفته به چند روز یا حتی چند ساعت میرسد؛ علاوه برآنکه هزینه اختصاصیافته به این موضوع به میزان قابل توجهی کاهش مییابد. اینبار، به سراغ تولید جیگ و فیکسچرها با استفاده از پرینترهای سه بعدی خانگی و صنعتی رفتهایم و جنبههای اساسی آن را، شامل مزیت، مبانی طراحی و کاربرد بهطور کامل مورد بررسی قرار دادهایم.
تفاوت جیگ و فیکسچر به زبان ساده چیست؟
اگرچه در کلام عامیانه اغلب این دو اصطلاح را کنار هم به کار میبرند، اما از نظر مهندسی، وظایف متفاوتی دارند:
جیگ (Jig): ابزاری است که قطعه کار را در موقعیت دقیق نگه میدارد و همزمان نیز ابزار برش یا سوراخکاری (مانند مته) را به سمت موقعیت هدف هدایت میکند. به عنوان مثال، یک جیگ دریل کاری دارای بوشهای فلزی ویژهای است که مته را دقیقا به محل تعیینشده راهنمایی میکند تا تلرانس و هماهنگی قطعات حفظ شود.
فیکسچر (Fixture): قطعه کار را در یک موقعیت کاملا ثابت، محکم و پایدار نگه داشته و نقش پشتیبانی دارد تا عملیات ثانویه (مانند جوشکاری، فرزکاری، مونتاژ یا تست) روی آن انجام شود. فیکسچرها برخلاف جیگها، ابزار کار را هدایت نمیکنند؛ بلکه فقط قطعه را قفل میکنند (مثل گیرهها یا فکهای نرم)
هر دوی این ابزارها باید بر اساس هندسه منحصربهفرد قطعات اصلی طراحی شوند تا کارایی و دقت را در کارخانه بالا ببرند.
ساخت جیگ و فیکسچر با پرینتر سه بعدی چگونه به خط تولید شما کمک میکند؟
تولید ابزارهای صنعتی از جمله ساخت جیگ و فیکسچر با پرینتر سه بعدی، مزایای اقتصادی و فنی بزرگی را به همراه دارد که هیچ مدیر تولیدی نمیتواند از آنها چشمپوشی کند:
کاهش چشمگیر هزینهها: تولید سنتی جیگ و فیکسچر از طریق ماشینکاری، نیازمند سرمایهگذاری سنگین برای خرید بلوکهای خام متریال، صرف زمان زیاد توسط اپراتور CNC و دورریز کردن بخش قابل توجهی از مواد (تراشهها) است. مقایسه آماری نشان میدهد ساخت ابزارهای سفارشی به کمک پرینت سه بعدی درون کارگاه، میتواند هزینهها را تا ۱۲ برابر کاهش دهد (برای نمونه، ابزاری که تولید آن با روش سنتی ۴۵ تا ۳۴۰ دلار هزینه دارد، با پرینت سه بعدی تنها با ۹ تا ۲۸ دلار ساخته میشود).
صرفهجویی بینظیر در زمان: در سیستمهایی سنتی، از زمان طراحی تا تحویل ابزار توسط پیمانکار خارجی، حداقل ۲ تا ۳ هفته زمان تلف میشود. پس از تحویل نیز اگر نقصی در طراحی ابزار مشاهده شود، این چرخه طولانی باید دوباره تکرار شود. اما با استفاده از فرآیند پرینت سه بعدی، فایل CAD مستقیم به پرینتر داده شده و ابزار در عرض ۵ تا ۹ ساعت (بسته به ابعاد) آماده کار میشود؛ یعنی سرعت تولید ابزار تا ۴۸ برابر سریعتر میگردد!
طراحی با آزادی کامل: با روش فرزکاری، ساخت قطعاتی با هندسههای بسیار پیچیده، ارگانیک یا توخالی، غیرممکن یا بسیار سخت است. پرینت سه بعدی به مهندسان اجازه میدهد فیکسچرهایی بسازند که کاملا منطبق بر فرمهای پیچیده قطعات نهایی هستند. شما میتوانید ساختارهای داخلی مشبک (Lattice) با هدف سبکسازی ابزار، کانالهای خنککاری یکپارچه و بخشهای ارگونومیک را به راحتی و بدون هیچ هزینه اضافی در بدنه قطعه بگنجانید. این امر وزن ابزار را کاهش داده و خستگی کارگران خط مونتاژ را به حداقل میرساند. همچنین، یک مجموعه چندتکهای که در حالت عادی باید مونتاژ شود، از این طریق میتواند بهصورت یک قطعه یکپارچه پرینتشده شود.
انعطافپذیری در بحث عملیاتی و انبارداری دیجیتال: دیگر نیازی به اختصاص دادن فضاهای بزرگ از یک کارخانه، برای انبار کردن جیگ و فیکسچرهای فیزیکی قدیمی و کمکاربرد نیست. شما میتوانید تمام ابزارها را به صورت فایلهای دیجیتال در کامپیوتر شرکت ذخیره کنید؛ سپس هر زمان که فیکسچری آسیب دید یا خط تولید به آن نیاز داشت، دکمه پرینت را بزنید تا ابزار جایگزین در عرض چند ساعت به صورت On-demand ساخته شود؛ این یعنی به حداقل رساندن زمان خواب ماشینآلات یا Downtime.
کاربرد جیگ و فیکسچرهای پرینت شده در صنایع مختلف
اکنون، بسیاری از صنایع پیشرو به نحوی از مزایای ساخت جیگ و فیکسچر با پرینتر سه بعدی بهره میبرند؛ در ادامه به نمونههایی از آنها اشاره کردهایم:
صنعت خودروسازی: در این صنعت، از پرینت سه بعدی برای ساخت جیگهای همراستاسازی و موقعیتدهیِ دقیق پنلهای بدنه خودرو در طول فرآیند مونتاژ یا جوشکاری استفاده میشود تا کیفیت و سرعت خط بالا برود.
صنایع الکترونیک: در مونتاژ بردهای الکترونیکی (PCB)، از رزینها و متریالهای ضد الکتریسیته ساکن (ESD-Safe) برای ساخت سینیهای حمل و فیکسچرهای لحیمکاری استفاده میشود تا از آسیب دیدن تراشههای حساس در اثر تخلیه بار الکتریکی جلوگیری شود.
ماشینکاری و کارگاههای CNC: ساخت و استفاده از فکهای نرم سفارشی (Soft Jaws) با پرینتر سه بعدی، به دستگاههای CNC کمک میکند قطعاتی را که دارای هندسههای نامنظم و پیچیده هستند، بدون ایجاد خطوخش یا دفرمگی، حین انجام فرآیندهای ثانویه فرزکاری یا سوراخکاری محکم نگه دارند.
صنایع لوازم خانگی و مبلمان: کارخانجات بزرگ (مانند Ashley Furniture) با جایگزینی فیکسچرهای پرینتشده درون کارگاههای خودشان، هزینههای ساخت ابزار خود را به نصف کاهش داده و پینهای راهنما روی خطوط را به سرعت جابجا و بهینهسازی میکنند.
راهنمای گامبهگام و تخصصی برای طراحی وساخت جیگ و فیکسچر با پرینتر سه بعدی
برای اینکه ابزار پرینتشده شما بتواند نیروهای وارده در محیط خشن کارگاه را تحمل کند، دچار دفرمگی نشود و بالاترین سطح ارگونومی را ارائه دهد، فرآیند طراحی در CAD باید با نگاهی کاملا تخصصی به خواص پلیمری انجام شود. در ادامه، اصول کلیدی طراحی را بر اساس مستندات و تجربه مهندسی باز میکنیم:
مدیریت درجات آزادی (Degrees of Freedom) قطعه و قیود مکانیکی
یک قطعه صلب در فضا دارای ۶ درجه آزادی (۳ حرکت انتقالی در راستای محورهای X، Y، Z و ۳ حرکت دورانی حول آنها) است. هدف اول فیکسچر این است که تمام این حرکات را از طریق ایجاد «قیود مکانیکی» کاملا خنثی کند. در طراحی فیکسچر پلیمری، باید محل نشستن قطعه کار به نحوی مدلسازی شود که قطعه فقط و فقط از یک جهت صحیح و بدون کمترین لقی – اشاره به تکنیک Poka-Yoke – درون آن قرار گیرد. این کار خطای انسانی اپراتور خط مونتاژ را به صفر میرساند.
تلفیق مکانیزمهای بستهشدن و کاهش تعداد قطعات (Integrated Clamping)
یکی از ویژگیهای منحصربهفرد پرینت سه بعدی، امکان یکپارچهسازی قطعات است. برخلاف مدلهای سنتی که از اتصال چندین صفحه، پیچ و کِلَمپ مجزا ساخته میشدند، در پرینت سه بعدی میتوانید زبانه گیرهها، شیارها، اتصالات قفل شونده و کِلَمپها را مستقیم و به صورت یکپارچه با بدنه اصلی فیکسچر طراحی و پرینت کنید. این کار تعداد کل قطعات ابزار (Part Count) را کاهش داده، ساختار را مستحکمتر کرده و فرآیند مونتاژ ابزار را به شدت ساده میکند.
تعبیه شیارهای تخلیه پسماند کارگاهی (Debris Relief Channels)
در عملیاتی مانند سوراخکاری، قلاویزکاری یا برادهبرداری، ذرات ریز و پلیسهها تولید میشوند. اگر فیکسچر شما سطحی کاملا صاف داشته باشد، این برادهها زیر قطعه کار جمع شده، آن را از موقعیت تراز خارج میکنند و دقت ماشینکاری قطعات بعدی را خراب میکنند. در طراحی CAD، حتما شیارها، جیبهای تخلیه (Relief Pockets) و کانالهای فرار براده در نظر بگیرید تا پسماند به راحتی تخلیه شده و در شکافها گیر نکند.
استفاده از پخ (Chamfer) و فیلت (Fillet) برای توزیع تنش در ساخت جیگ و فیکسچر با پرینتر سه بعدی
لبههای تیز ۹۰ درجه در قطعات پلاستیکی پرینتشده، بزرگترین دشمن استحکام هستند؛ زیرا به عنوان نقاط تمرکز تنش عمل کرده و تحت بار کارگاهی به سرعت ترک میخورند. با افزودن فیلت (گرد کردن) یا پخ زدن به تمام گوشههای داخلی و سطوح متلاقی، نیروها به شکل یکنواخت در کل ابزار توزیع شده و مقاومت ابزار در برابر ضربه و شکستگی به طرز چشمگیری افزایش مییابد.
بهینهسازی ضخامت دیواره و ریبهای تقویتکننده (Reinforcement Ribs)
یک اشتباه رایج، پرینت کردن قطعات صنعتی به شکل توپر، برای افزایش صلبیت آنها است؛ این کار زمان و متریال را هدر میدهد. ترفند مهندسی برتر، استفاده از «ریبها یا دندههای تقویتکننده» است. شما میتوانید صفحات یا پرههای مثلثی و مستطیلی نازکی را در جهت اعمال بار اصلی به دیوارهها متصل کنید. این دندهها باید کاملا به بدنه متصل باشند تا انتقال تنش به درستی صورت گیرد. این کار صلبیت و مقاومت ابزار را بدون آنکه سنگین شود، در برابر خمیدگی بالا میبرد. همچنین، به جای افزایش تراکم داخلی (Infill)، افزایش تعداد لایههای دیواره (Shell Layers) راندمان بسیار بهتری در صلبیت به وجود میآورد.
استفاده از اینسرتهای رزوه فلزی (Threaded Inserts) در ساخت جیگ و فیکسچر با پرینتر سه بعدی
اگر جیگ یا فیکسچر شما نیاز به باز و بسته شدن مکرر پیچ یا اتصال قطعات سختافزاری دارد، رزوههای پلاستیکی پرینتشده در اثر اصطکاک به سرعت هرز میشوند. بنابراین در طراحی خود، حفرههای مخصوصی را لحاظ کنید تا مهرهها یا بوشهای رزوه فلزی (اینسرتهای برنجی حرارتی) درون آنها قرار گیرند. این ترکیب پلاستیک-فلز، طول عمر مکانیکی سیستم پیچکاری فیکسچر را تضمین میکند.
توجه به جهت لایهها و چسبندگی لایهای (Layer Adhesion Strength)
استحکام قطعات در پرینت سه بعدی، ناهمسانگرد (Anisotropic) است؛ یعنی قطعه در راستای پیوند بین لایهها، ضعیفتر از راستای خود لایههاست. مهندس طراح باید جهت قرارگیری قطعه روی صفحه پرینت را پیشبینی کند و قطعه به گونهای پرینت شود که جهت لایهها با جهت اعمال نیروی اصلی خط تولید همراستا باشد تا مانع از جدا شدن لایهها از یکدیگر، تحت فشار عملیاتی شود.
انتخاب متریال برای ساخت جیگ و فیکسچر با پرینتر سه بعدی
برای ساخت جیگ و فیکسچر با پرینتر سه بعدی،انتخاب متریال مناسب به طور مستقیم به مقدار نیروی اعمالی، حرارت و سایش در فرآیند کار قطعه بستگی دارد. در اینجا ما میتوانیم متریالها را بر اساس نیاز، به سه دسته اصلی تقسیمبندی کنیم:
۱. کاربردهای عمومی و نمونهسازی
PLA و PETG؛ این متریالها به دلیل پرینت بسیار آسان و قیمت اقتصادی، بهترین گزینهها برای ساخت نمونههای اولیه جیگ، بررسی انطباق ابعادی ابزار با قطعه کار، و همچنین ساخت فیکسچرهای ساده خطوط مونتاژ دستی که تحت فشار مکانیکی یا حرارتی بالا نیستند، به شمار میروند.
۲. ابزارهای با مقاومت صنعتی و ضربهپذیری بالا
ABS+CF (کامپوزیت ABS و فیبر کربن)؛ با تقویت متریال ABS به وسیله الیاف کربن، قطعهای سبکوزن، بسیار صلب و مقاوم در برابر ضربه به دست میآید که برای جیگهای پرکاربرد در خطوط مونتاژ ایدهآل است. قیمت این متریال نسبت به نایلون و پلیکربنات اقتصادیتر است.
رزینهای صنعتی سخت؛ در پرینترهای رزینی SLA، متریالی مانند Rigid 10K به دلیل پر شدن با ذرات شیشه، سختی، صلبیت و دقت ابعادی فوقالعاده بالایی دارد و میتواند برای ساخت قالب یا فیکسچرهای بسیار دقیق استفاده شود.
پودرهای نایلون ۱۱ و ۱۲؛ رفتار مکانیکی قطعات پرینت شده با پودر نایلون در پرینترهای SLS، بسیار شبیه به پلاستیکهای صنعتی ماشینکاری شده (مثل دِلرین یا POM) است؛ این قطعات بدون نیاز به ساپورت پرینت شده و استحکام فوقالعاده بالایی در تمام جهات دارند.
۳. ساخت جیگ و فیکسچر با پرینتر سه بعدی برای کاربردهای فوق پیشرفته و نیازمند مقاومت حرارتی بالا
PA+CF (نایلون مجهز به فیبر کربن)؛ این متریال استحکام کششی بینظیر، صلبیت بالا و مقاومت حرارتی تا حدود ۱۵۰ درجه سانتیگراد را از خود ارائه میدهد، که بهترین گزینه برای استفاده در صنایع حساس مانند هوافضا و خودروسازی است.
PC+CF (پلیکربنات مجهز به فیبر کربن)؛ متریال دیگری است که در آن مقاومت به ضربه پلیکربنات با سختی کربن ترکیب شده و خواص خیلی خوبی برای تحمل تنشهای بسیار شدید مکانیکی پدید میآورد.
رزینهای آنتی استاتیک (ESD-Safe Resins)؛ مهمترین کاربرد این متریال، در صنایع الکترونیک است که با داشتن قابلیت تخلیه ایمن الکتریسیته ساکن، برای ساخت سینیها و فیکسچرهای مونتاژ بردهای الکترونیکی (PCB) استفاده میشود تا به چیپها آسیبی نرسد.
نتیجهگیری
با تغییر پارادایم ابزارسازی سنتی، ساخت جیگ و فیکسچر با پرینتر سه بعدی دیگر یک انتخاب لوکس نیست، بلکه یک ضرورت استراتژیک، برای داشتن توان رقابت در بازار امروز است. کاهش هزینههای سرسامآور ماشینکاری، سرعت خیرهکننده در اصلاح طراحی، آزادی عمل در خلق ابزارهای ارگونومیک و ایجاد انبار دیجیتال، پتانسیلهای این روش است که کارخانهها را به سمت خود سوق میدهد. با انتخاب متریال کامپوزیتی یا رزینی مناسب و به کارگیری اصول هندسی صحیح، پرینترهای سه بعدی میتوانند به قویترین بازوی کارگاه شما تبدیل شوند.
