در پرینت سه بعدی قطعات کاربردی، طراحی اتصالات مکانیکی درست به اندازه متریال انتخابی و تنظیمات چاپ اهمیت دارد؛ یک دسته از اتصالات پرکاربرد، اسنپ فیت یا اتصالات فشاری هستند. این نوع از اتصال بدون نیاز به پیچ یا چسب بلکه با کمک تغییر شکل الاستیک، دو قطعه مجزا را در هم درگیر میکند. طراحی اسنپ فیت در پرینت سه بعدی صرفا یک امر ظاهری نیست و نیاز به درک درست تلرانسگذاری و شناخت رفتار انواع متریالهای پرینت سه بعدی دارد.
بیشک طراحی و پرینت اسنپ فیت جزئیات فراوانی دارد و این جزئیات در هر پروژه و برای هر قطعه متفاوت هستند؛ به همین خاطر، ارائه یک نسخه عمومی برای طراحی گام به گام اسنپفیتها کار غیرعقلانی است. از سوی دیگر، برخی اصول کلی حاکم بر سازوکار اتصالات اسنپ فیت یا فشاری یکسان بوده و در همه پروژهها مشترک است. بنابرین، در این راهنمای ارائهشده شما با انواع اسنپ فیت در پرینت سه بعدی، انتخاب متریال مناسب و اصول طراحی بخشهای یک اتصال آشنا خواهید شد.
اتصال اسنپ فیت (Snap Fit) چیست؟
اتصال اسنپ فیت یا اتصال فشاری، نوعی اتصال مکانیکی است که باز و بسته شدن اتصال در آن، بر اساس تغییر شکل الاستیک موقت یکی از اجزای اتصال اتفاق میافتد؛ به گونهای که بخشی از قطعه، هنگام جا رفتن کمی خم شده و پس از قرارگیری در جای خود، به حالت اولیه بازمیگردد. اسنپ فیت امکان مونتاژ و در برخی موارد دمونتاژ سریع قطعات را بدون استفاده از پیچ، چسب یا هر نوع بست جداگانهای فراهم میکند. به دلیل سادگی، سرعت مونتاژ و حذف قطعات اضافی، این روش یکی از اقتصادیترین راههای اتصال قطعات پلاستیکی در صنایع است. در ساختار کلی یک اتصال اسنپ فیت، همیشه دو بخش مکمل وجود دارد:
- یک برجستگی یا یک زبانه انعطافپذیر (مانند قلاب، خار یا bead)
- یک شیار یا فرورفتگی (Undercut) در قطعه مقابل
برای بسته شدن اتصال، زبانه یا برجستگی با فشاری که به آن اعمال میشود وارد شیار شده، به طور موقت تغییر شکل داده و پس از عبور از لبه قفلکننده، در آنجا گیر میکند و نمیتواند به راحتی خارج شود. به همین دلیل نام این نوع اتصال، یعنی Snap Fit، از صدای تق (Snap) هنگام جا رفتن (Fit) گرفته شده است.

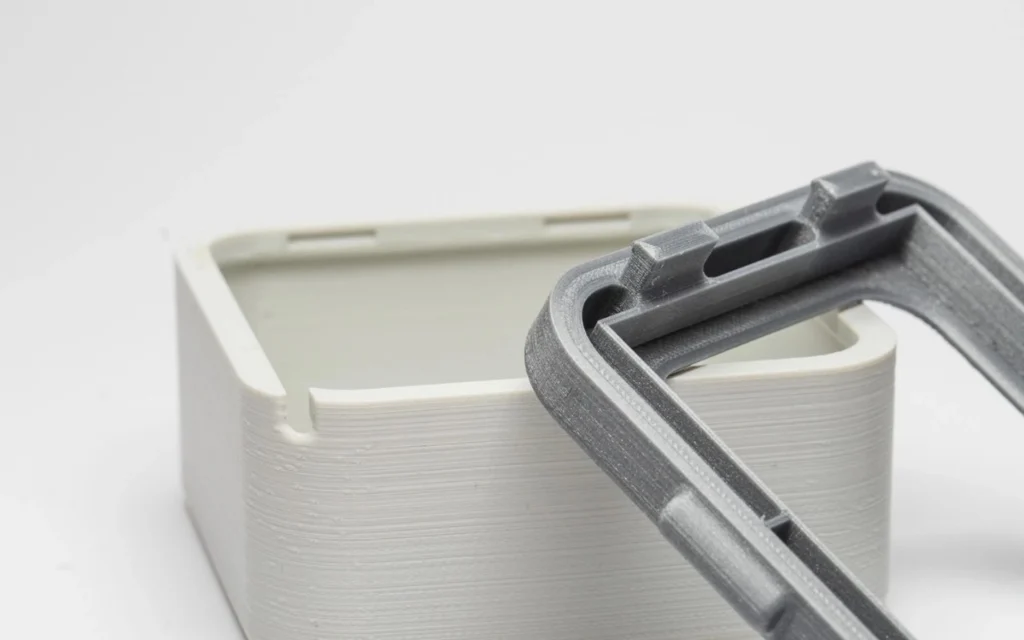

اسنپ فیت در پرینت سه بعدی
اگر با سازوکار ساخت قطعه در روش ساخت افزایشی آشنا باشید، به خوبی میدانید که طراحی اسنپ فیت برای پرینت سهبعدی تا چه حد اهمیت دارد؛ هنگام مونتاژ کردن قطعات پرینت سهبعدی، استفاده از پیچ و مهره نهتنها هزینه و زمان را افزایش میدهد، بلکه حتی از زیبایی و یکپارچگی قطعه نیز میکاهد. به همین خاطر، اتصالات فشاری با گذشت زمان به یک راهکار حرفهای تبدیل شدهاند.
چرا از اسنپ فیت در پرینت سه بعدی استفاده میشود؟
به طور کلی، مزیتهای استفاده از اتصال اسنپ فیت در پرینت سه بعدی شامل کاهش تعداد قطعات جانبی، حذف ابزار مورد نیاز برای مونتاژ، کاهش وزن و هزینه نهایی محصول و امکان باز و بسته شدن سریع چفتوبست خواهد بود؛
با این حال، نکات طراحی اسنپ فیت در پرینت سه بعدی با روشهای سنتی مانند تزریق پلاستیک متفاوت است. در پرینت سهبعدی باید به مواردی مانند جهتگیری لایهها، تلرانس، خواص مکانیکی متریال پرینت سه بعدی و رفتار خستگی توجه داشت.
اگر متریال مناسبی برای پرینت اسنپفیت انتخاب نشود، یا ضخامت و شعاعهای خمشی به درستی طراحی نشوند، احتمال شکست در اولین مونتاژ بسیار بالا خواهد بود. اما با طراحی صحیح و انتخاب ماده مناسب، یک اتصال فشاری میتواند بارها بدون خستگی مکانیکی باز و بسته شود.
به همین دلیل، در پروژههای حرفهای، طراحی اسنپ فیت در پرینت سه بعدی صرفا یک طراحی ساده قلاب و شیار نیست؛ بلکه فرایندی مهندسیشده است که مستقیما بر دوام، کیفیت مونتاژ و تجربه کاربری محصول نهایی تاثیر میگذارد.

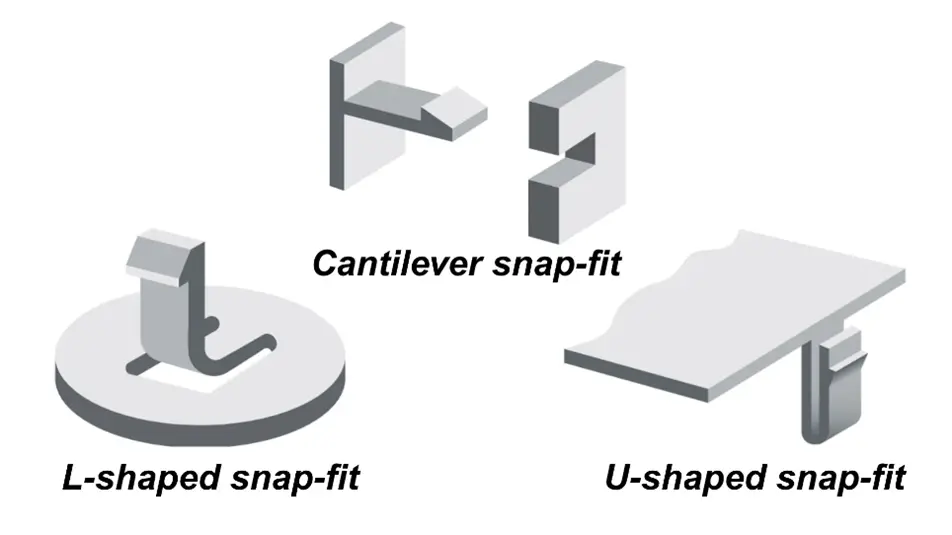

انواع اسنپ فیت در قطعات پرینت سه بعدی
طراحی اتصالات پلاستیکی، با تنوع زیادی از نظر هندسه و رفتار مکانیکی همراه است. به دلیل انعطافپذیری زیاد پلیمرها، اسنپ فیت به عنوان اتصالی که از تغییر شکل الاستیک ماده بهره میبرد، یک راه حل مناسب برای مونتاژ قطعات پلاستیکی به حساب میآید. چهار نوع اتصال فشاری یا اسنپ فیت در پرینت سه بعدی به صورت متداول استفاده میشود:
Cantilever Snap Joint (اسنپ فیت طرهای)
رایجترین نوع اسنپ فیت در پرینت سه بعدی است که بر اساس خم شدن یک بازوی طرهای عمل میکند. در این مدل، یک بازوی انعطافپذیر، هنگام اتصال، تحت خمش ساده قرار گرفته و در قطعه دوم گیر میکند. نیروی غالب در این نوع اتصال، تنش خمشی است. این مدل سادهترین گزینه برای طراحی اسنپ فیت در پرینت سه بعدی است و در بسیاری از محصولات مصرفی دیده میشود.
U-Shaped Snap Joint (اسنپ فیت U شکل)
این نوع در واقع نسخهای تغییریافته از مدل طرهای است، با این تفاوت که بازو به نوعی به سمت خودش خم شده و شکل U ایجاد میکند. رفتار مکانیکی آن مشابه Cantilever است، اما انعطافپذیری بیشتری در برخی طراحیها فراهم میکند. برای طراحی اسنپ فیت در پرینت سه بعدی ، این مدل زمانی استفاده میشود که نیاز باشد طول موثر بازوی انعطافپذیر بدون افزایش ابعاد کلی قطعه افزایش یابد.
Torsion Snap Joint (اسنپ فیت پیچشی)
در این مدل، قطعه حول یک محور مرکزی میچرخد و تغییر شکل به صورت پیچشی اتفاق میافتد. برخلاف مدلهای قبلی که بار خمشی غالب بود، در اینجا تنشهای برشی و پیچشی همزمان در تغییر شکل موقت نقش ایفا میکنند. طراحی این نوع اتصال پیچیدهتر است و برای استفاده در قطعات پرینت سهبعدی، نیاز به دقت بالا در تلرانسگذاری و انتخاب متریال مناسب است؛ زیرا المانهای باریک پیچشی میتوانند نقطه ضعف مکانیکی ایجاد کنند.
Annular Snap Joint (اسنپ فیت حلقوی)
این نوع اتصال دارای تقارن دورانی است و معمولا یک حلقه کامل از ماده باید تغییر شکل دهد تا در شیار متناظر خود قفل شود. در این مدل، تنشها چندمحوره هستند و حجم بیشتری از ماده تحت تغییر شکل قرار میگیرد. همچنین، به دلیل درگیر شدن سطح وسیعتری از قطعه، تنشهای داخلی معمولا بالاتر از سایر انواع اسنپ فیت هستند.
کاربرد هر یک از انواع اتصالات اسنپ فیت به همراه یک مثال.
| نوع اتصال | کاربرد رایج | مثال |
Cantilever Snap Joint (طرهای) | قابها و پوستههای دو تکه | قاب ریموت کنترل |
U-Shaped Snap Joint (U شکل) | محفظههای الکترونیکی با فضای محدود | باکس تجهیزات الکترونیکی |
Torsion Snap Joint (پیچشی) | درپوشها یا قطعات چرخشی | درپوش چرخان محفظه پلاستیکی |
Annular Snap Joint (حلقوی) | اتصالات دایرهای و درپوشهای فشاری | درب بطری پلاستیکی |
انتخاب متریال، اولین گام طراحی اسنپ فیت در پرینت سه بعدی
در پروژههای حرفهای، انتخاب متریال و طراحی هندسی اتصالات به هیچعنوان از یکدیگر جدا نیستند؛ چرا که این دو مسئله کاملا به هم وابستهاند و از دیگری تاثیر میپذیرند. برای طراحی اسنپ فیت در پرینت سه بعدی انتخاب متریال فقط یک تصمیم ساده نیست؛ هنگام طراحی باید کرنش مجاز ماده را در نظر بگیرید و اگر ابعاد و هندسه قطعه از قبل مشخص است، باید مادهای انتخاب کنید که بتواند عملکرد مورد انتظار را از خود ارائه دهد.
اگر محدودیت ابعادی دارید، باید مادهای با کرنش شکست بالاتر انتخاب کنید. اگر محدودیت متریالی دارید و لازم است از یک ماده مشخص استفاده کنید، باید ابعاد اتصال را دقیق تنظیم کنید. در نهایت، رسیدن به موفقیت در طراحی اسنپ فیت در پرینت سه بعدی، به درک درست رفتار مکانیکی ماده، فناوری پرینت و کنترل دقیق تلرانسها وابسته است.

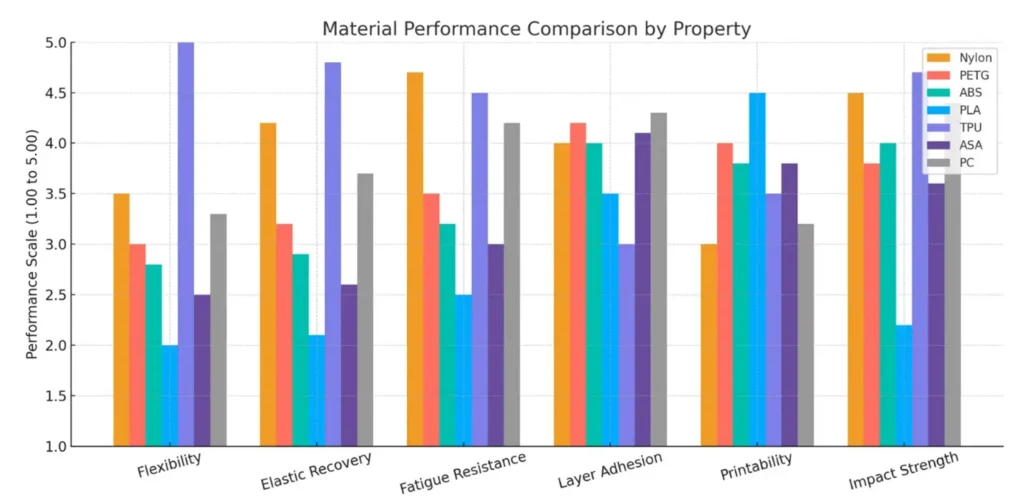

انتخاب متریال بر اساس کاربرد برای طراحی اسنپ فیت در پرینت سه بعدی
هنگام انتخاب متریال مناسب برای اسنپ فیت در پرینت سه بعدی، بررسی استحکام کششی به تنهایی کافی نیست. نوع کاربرد و شرایط استفاده از اتصال فشاری تعیین میکند که کدام ماده بهترین عملکرد را خواهد داشت. بنابراین، ما لیستی از کاربردهای متداول قطعات پرینت سه بعدی تهیه کرده و برای هرکدام، متریالهای پرینت سه بعدی مناسب پرینت اسنپ فیت را پیشنهاد دادهایم؛
۱. اتصالاتی که به صورت مکرر بازوبسته میشوند
اگر قطعه قرار است بارها باز و بسته شود، مقاومت در برابر خستگی اهمیت حیاتی دارد. در این شرایط، Nylon و TPU گزینههای بسیار مناسبی هستند، زیرا انعطافپذیری بالا و تحمل چرخههای تکراری بدون شکست را دارند.
۲. قطعات عمومی با کاربرد روزمره
برای کاربردهای عمومی که نیاز به تعادل بین استحکام، دوام و سهولت پرینت دارند، فیلامنت PETG و ABS انتخابهای رایجی هستند. این مواد هم پرینتپذیری خوبی دارند و هم برای بسیاری از سناریوهای مونتاژ قطعات پرینت سهبعدی عملکرد قابل قبولی ارائه میدهند.
۳. کاربردهای فضای باز
برای طراحی اسنپ فیت در پرینت سه بعدی قطعاتی که در محیط بیرونی استفاده میشود، مقاومت در برابر UV و شرایط جوی اهمیت دارد. ASA و PETG در برابر نور خورشید و رطوبت پایدارتر از بسیاری از پلیمرهای رایج هستند.
۴. نمونهسازی
برای پرینت پروتوتایپها یا اتصالاتی که تحت تنش مکانیکی بالا قرار نمیگیرند، PLA+ یا Tough PLA انتخاب مناسبی هستند. این مواد سریع پرینت میشوند و برای تست اولیه تلرانس اسنپ فیت در پرینت سه بعدی گزینه اقتصادیتری محسوب میشوند.
۵. رابطهای نرم یا انعطافپذیر
در کاربردهایی که نیاز به تغییر شکل دارند، فیلامنت TPU به دلیل خاصیت الاستیک بالا عملکرد مطلوبی ارائه میدهد. این گزینه برای طراحی قطعاتی که تماس با دست یا جذب ضربه دارند مناسب است.
۶. قطعات سازهای یا مقاوم به حرارت
اگر اتصال فشاری بخشی از یک ساختار باربر باشد که باید در دمای بالا کار کند، PC (پلیکربنات) و برخی انواع Nylon به دلیل استحکام و مقاومت حرارتی بالا پیشنهاد میشوند.
نکات طراحی و انتخاب متریال برای چاپ اسنپ فیت در پرینت سه بعدی بر اساس فناوری
رفتار مکانیکی قطعه در FDM، SLA و SLS متفاوت است؛ بنابراین، انتخاب متریال مناسب نه به تنهایی بلکه با نظر به نوع فناوری پرینت سه بعدی باید انتخاب شود. در این قسمت، نکات طراحی اسنپ فیت در پرینت سه بعدی را با توجه به فناوری ساخت افزایشی بررسی میکنیم.
پرینت اسنپ فیت در پرینت سه بعدی FDM
مهمترین عامل برای تعیین تلرانس اسنپ فیت در پرینت سه بعدی FDM، جهتگیری لایهها است؛ زیرا در قطعات FDM استحکام وابسته به جهت پرینت لایهها است. بنابراین اگر بازوی طرهای یا اسنپ فیت Cantilever در محور Z پرینت شود و تنش در امتداد خطوط لایه اعمال گردد، ازدیاد طول تا نقطه شکست میتواند تا حدود 50% کاهش بیابد و استحکام کششی حدود 20 تا 30% افت کند.
طراحی اسنپ فیت در پرینت سه بعدی SLA
قطعات ساخته شده به روش پرینت سه بعدی SLA تقریبا همسانگرد (Isotropic) هستند. به همین دلیل بازوی اسنپ فیت میتواند در جهتهای مختلف پرینت شود بدون آنکه افت چندانی در خواص مکانیکی مشاهده شود.
طراحی اسنپ فیت در پرینت سه بعدی SLS
قطعات پرینت سه بعدی SLS نیز ناهمسانگرد هستند، اما اختلاف استحکام بین محورهای XY و Z معمولا کم است. پودرهای تقویتشده با الیاف کربن استثنا هستند و بیشترین استحکام آنها در راستای توزیع الیاف است. در چنین شرایطی، جهتگیری قطعه اهمیت پیدا میکند.
گام بعدی برای طراحی اسنپ فیت در پرینت سه بعدی، تحلیل نیروهای وارد بر قطعه
هنگام طراحی اسنپ فیت در پرینت سه بعدی، بررسی نمودار تنش–کرنش متریال انتخابی ضروری است. این نمودار نشان میدهد ماده تا چه میزان تغییر شکل الاستیک را بدون شکست تحمل میکند. نکته مهم در این است که هنگام چفتوبست شدن اجزای اسنپ فیت، تنش ماندگار در قطعه وجود نداشته باشد یا حداقل در محدوده مجاز باقی بماند.
از سوی دیگر، اغلب اوقات شکست اسنپ فیتها در ناحیه ریشه بازوی طرهای اتفاق میافتد؛ زیرا بیشترین تمرکز تنش در محل اتصال بازو به بدنه ایجاد میشود. بنابراین بهینهسازی هندسه این بخش، مهمترین گام در کنترل کرنش است. اکنون به سراغ نکاتی میرویم که به هندسه اسنپ فیت مربوط میشود تا تنش به خوبی در آن توزیع شده و تغییر شکل الاستیک بدون شکست اتفاق بیوفتد.
افزایش طول قلاب برای کاهش تنش در پایه اسنپ فیت:
هرچه طول بازوی طرهای بیشتر باشد، تغییر شکل در طول بیشتری توزیع میشود و تنش ماکزیمم در ریشه کاهش مییابد. به زبان مهندسی، افزایش طول موثر بازو باعث کاهش گرادیان کرنش میشود. در مقابل، کوتاه بودن بازو باعث تمرکز شدید تنش و افزایش احتمال شکست در اولین فشار خواهد شد.
کاهش ارتفاع قلاب، کاهش نیروی مونتاژ:
هرچه ارتفاع برجستگی کمتر باشد، تنش خمشی کمتر میشود و نیروی لازم برای جا زدن و جدا کردن اتصال کاهش مییابد.
اهمیت شکل هندسی بازو اسنپ فیت:
بازوی طرهای را به صورت یکنواخت و مستطیلی طراحی نکنید. به جای آن بهتر است ضخامت (h) یا عرض (b) از ریشه به سمت قلاب کاهش یابد و شکل بازو به صورت ذوزنقهای یا Tapered باشد؛ این کار باعث میشود سطح مقطع باربر در هر نقطه متناسب با تنش موضعی باشد. اگر ضخامت بازو بهصورت خطی کاهش یابد و در انتهای قلاب به حدود نصف مقدار اولیه برسد، میزان تغییر شکل مجاز میتواند به بیش از 60% نسبت به یک بازوی با مقطع ثابت افزایش پیدا کند.
ناحیه بحرانی، ریشه بازو در اسنپ فیت:
در تمام طرحهای دارای بازوی طرهای، ضعیفترین مقطع در محل اتصال بازو به پایه قرار دارد. بنابراین باید از تمرکز تنش جلوگیری شود و شعاع گوشه به دقت انتخاب شود؛ افزایش شعاع گوشه باعث کاهش تمرکز تنش میشود، اما اگر این شعاع بیش از حد بزرگ شود، ضخامت موضعی افزایش پیدا میکند و ممکن است تنش پسماند یا حتی حفره داخلی ایجاد شود. در عمل، همیشه باید بین دو عامل تعادل برقرار کرد: شعاع بزرگتر، تمرکز تنش کمتر و ضخامت کمتر، تنش پسماند کمتر.
ابعاد و تلرانسها در طراحی اسنپ فیت:
طراحی دقیق هندسه و تلرانسگذاری مناسب، نقشی کلیدی در ایجاد یک اتصال فشاری با عملکرد درست دارند. هدف از تلرانس، جلوگیری از چسبیدن قطعات یا بیشازحد سفت شدن اتصال است. مقدار پیشنهادی برای تلرانس 2/0 تا 5/0 میلیمتر است؛ برای متریالهای نرمتر مثل PETG یا TPU بهتر است به 2/0 میلیمتر نزدیک شده و برای مواد خشکتر یا پرینترهای با دقت پایینتر، به 5/0 میلیمتر نزدیک شوید.
نتیجهگیری
طراحی موفق اسنپ فیت در پرینت سه بعدی ترکیبی از هندسه درست، تلرانس دقیق، انتخاب متریال مناسب و تنظیمات چاپ بهینه است. کوچکترین تغییر در زاویه قلاب، طول بازو یا فاصله قطعات میتواند تفاوت بین یک اتصال حرفهای و یک قطعه معیوب را رقم بزند. وقتی این عوامل بهدرستی کنار هم قرار بگیرند، اسنپ فیت میتواند بارها باز و بسته شود، بدون اینکه دچار خستگی یا شکست شود.
اما فراموش نکنید که کسب مهارت در طراحی اسنپ فیت نیازمند تمرین و تکرار است، بهویژه در پروژههای واقعی پرینت سه بعدی که عملکرد هر قطعه در شرایط متفاوتی سنجیده میشود، از نمونهسازی سریع تا قطعات عملکردی با سیکل کاری بالا. به همین دلیل، اگر پروژه شما به اسنپ فیت و جزئیات طراحی دقیق وابسته است، معمولاً استفاده از تجربه و مهارت متخصصانی که سالها در حوزه خدمات پرینت سه بعدی فعالیت داشتهاند، انتخابی هوشمندانهتر از صرف زمان و هزینه برای آزمون و خطای مکرر است. این رویکرد میتواند ریسک خطا را کاهش دهد، مسیر توسعه را سریعتر کند و در نهایت کیفیت و عملکرد نهایی قطعه را به شکل محسوسی بهبود دهد. برای دریافت مشاوره و کسب اطلاعات بیشتر با کارشناسان ما در ماداتکنولوژی در ارتباط باشید.
