در پرینت سه بعدی صنعتی، انتخاب متریال تاثیر مستقیمی بر خواص مکانیکی، مقاومت حرارتی و عملکرد نهایی قطعه دارد. در میان طیف گستردهی مواد مورد استفاده در ساخت افزایشی، فیلامنتهای مهندسی پرینت سه بعدی، بهویژه فیلامنتهای PEEK و PEKK بهعنوان راهکارهایی پیشرفته برای تولید قطعات عملکردی شناخته میشوند. این مواد که در دسته مواد مهندسی پرینت سه بعدی و پلاستیکهای مهندسی مقاوم به حرارت قرار میگیرند، به دلیل استحکام بالا و پایداری در شرایط سخت، توجه بسیاری از صنایع را به خود جلب کردهاند.
فیلامنتهای PEEK و PEKK از خانوادهی پلیآریلاترکتونها (PAEK) هستند؛ گروهی از پلیمرهای با عملکرد بالا که پیش از ورود به حوزهی پرینت سه بعدی، بهطور گسترده در روشهای تولید سنتی مانند تزریق پلاستیک و ماشینکاری مورد استفاده قرار میگرفتند. پیشرفت فناوری باعث شده است که پرینت سه بعدی فیلامنتهای PEEK و PEKK امروز با فناوریهایی مانند FDM برای تولید قطعات صنعتی، دقیق و مقاوم امکانپذیر باشد.
با وجود شباهتهای فنی، تفاوتهایی در ساختار و رفتار حرارتی این دو فیلامنت مهندسی وجود دارد که میتواند بر کیفیت پرینت و کاربرد نهایی تاثیر بگذارد. به همین دلیل، شناخت دقیق ویژگیها، مزایا و محدودیتهای هر یک اهمیت زیادی دارد. در ادامه این مقاله، به معرفی، مقایسه و بررسی کاربردهای فیلامنتهای PEEK و PEKK میپردازیم تا انتخاب مناسبتری برای پروژههای پرینت سه بعدی صنعتی داشته باشید.
معرفی فیلامنتهای PEEK و PEKK در پرینت سه بعدی
فیلامنت PEEK چیست؟
فیلامنت PEEK یا Polyether Ether Ketone یکی از شناختهشدهترین فیلامنتهای مهندسی پرینت سه بعدی است که در دسته پلاستیکهای مهندسی مقاوم به حرارت قرار میگیرد. این پلیمر پیشرفته، سالهاست که در روشهای تولید سنتی مانند تزریق پلاستیک و ماشینکاری استفاده میشود و بهدلیل استحکام مکانیکی بالا، مقاومت حرارتی عالی و نسبت استحکام به وزن بسیار پایینتری دارد؛ به طوری که بهعنوان جایگزین فلز در بسیاری از کاربردهای صنعتی شناخته میشود. با توسعه فناوریهای ساخت افزایشی، پرینت سه بعدی PEEK بهویژه در فرآیند FDM به یک راهکار قابل اعتماد برای تولید قطعات نهایی در صنعت تبدیل شده است.
فیلامنت PEKK چیست؟
فیلامنت PEKK نیز با نام کامل Polyether Ketone Ketone، یکی دیگر از اعضای مهم خانواده PAEK است که در سالهای اخیر، توجه ویژهای در حوزهی پرینت سه بعدی صنعتی به خود جلب کرده است. اگرچه PEKK از نظر ساختاری شباهت زیادی به PEEK دارد، اما به دلیل رفتار حرارتی متفاوت و کنترلپذیری بهتر در فرآیند پرینت، در بسیاری از کاربردها گزینهای کاربرپسندتر به حساب میآید. پرینت سه بعدی PEKK بهویژه در پروژههایی که پایداری ابعادی و چسبندگی لایهها اهمیت بالایی دارد، عملکرد قابلتوجهی از خود نشان میدهد.
ترکیب شیمیایی فیلامنتهای PEEK و PEKK
فیلامنتهای PEEK و PEKK، هر دو به خانوادهی پلیآریلاترکتونها (PAEK) تعلق دارند؛ گروهی از مواد پلیمری دما بالا که بهصورت نیمهکریستالی یا آمورف تولید میشوند. تفاوت اصلی این دو فیلامنت مهندسی در ساختار مولکولی آنهاست:
- در پلیمر PEEK، زنجیره مولکولی از دو گروه اتر (Ether) و یک گروه کتون (Ketone) تشکیل شده است. این ساختار باعث ایجاد تعادل مناسب بین سختی، استحکام و پایداری حرارتی میشود.
- در مقابل، پلیمر PEKK دارای دو گروه کتون و یک گروه اتر است. افزایش تعداد پیوندهای کتون باعث تغییر رفتار حرارتی و افزایش دمای انتقال شیشهای (Tg) و دمای ذوب میشود.
این تفاوت شیمیایی، عامل اصلی اختلاف میان فیلامنتهای PEEK و PEKK در میزان کریستالینیتی، سرعت تبلور و در نهایت میزان سهولت پرینت کردن است.
خواص فیلامنتهای PEEK و PEKK در پرینت سه بعدی
فیلامنتهای PEEK و PEKK از دسته مواد مهندسی پرینت سه بعدی، به دلیل مجموعهای از خواص حرارتی، مکانیکی و شیمیایی ممتاز، در پرینت سه بعدی صنعتی کاربرد گستردهای دارند. این دو فیلامنت مهندسی اگرچه به یک خانواده پلیمری تعلق دارند، اما تفاوت در ساختار مولکولی آنها باعث شده است رفتار متفاوتی در فرآیند پرینت و عملکرد نهایی قطعه از خود نشان دهند. شناخت این خواص، نقش مهمی در انتخاب صحیح بین فیلامنتهای PEEK و PEKK برای کاربردهای صنعتی ایفا میکند.
خواص حرارتی PEEK و PEKK
فیلامنتهای PEEK و PEKK جزو پلاستیکهای مهندسی مقاوم به حرارت محسوب میشوند و برای کار در شرایط دمایی بالا طراحی شدهاند:
- مقاومت حرارتی بسیار بالا و حفظ خواص مکانیکی در دماهای کاری بالا
- دمای انتقال شیشهای (Tg) و دمای ذوب بالا، بهویژه در فیلامنت PEKK
- پایداری حرارتی مناسب برای کاربردهای بلندمدت در پرینت سه بعدی صنعتی
خواص مکانیکی PEEK و PEKK
از نظر مکانیکی، فیلامنتهای PEEK و PEKK عملکردی نزدیک به فلزات سبک دارند و در بسیاری از موارد بهعنوان جایگزین فلز در پرینت سه بعدی استفاده میشوند:
- استحکام کششی و خمشی بالا
- مقاومت عالی در برابر خستگی (Fatigue Resistance)
- نسبت استحکام به وزن بسیار مناسب، بهویژه در فیلامنت PEEK
- حفظ خواص مکانیکی در قطعات پرینتشده با پرینت سه بعدی PEEK و PEKK
خواص شیمیایی و محیطی PEEK و PEKK
این دو فیلامنت مهندسی پرینت سه بعدی برای کار در محیطهای صنعتی خشن طراحی شدهاند، بنابراین:
- مقاومت شیمیایی بالا در برابر روغنها، سوختها و بسیاری از سیالات صنعتی
- مقاومت شیمیایی و دیالکتریک بالاتر در فیلامنت PEKK
- اشتعالپذیری پایین و عدم انتشار گازهای سمی در شرایط کاری
- قابلیت استریلسازی، مناسب برای کاربردهای پزشکی و بهداشتی
رفتار کریستالینیتی (بلورینگی) PEEK و PEKK و تاثیر آن بر پرینت
یکی از تفاوتهای کلیدی میان فیلامنتهای PEEK و PEKK به ساختار کریستالی آنها بازمیگردد که مستقیما بر کیفیت پرینت تاثیر میگذارد:
- فیلامنت PEEK:
- درجه کریستالینیتی بالاتر
- بهبود خواص مکانیکی قطعه نهایی
- چالش بیشتر در فرآیند پرینت سه بعدی PEEK
- فیلامنت PEKK:
- کریستالینیتی کمتر و سرعت تبلور پایینتر
- چسبندگی لایهای بهتر
- کنترلپذیری بالاتر در پرینت سه بعدی PEKK
تفاوت فیلامنتهای PEEK و PEKK در پرینت سه بعدی و کاربردهای صنعتی
در نگاه اول، فیلامنت PEEK و فیلامنت PEKK هر دو جزو پیشرفتهترین فیلامنتهای مهندسی پرینت سه بعدی محسوب میشوند و از نظر بسیاری از خواص پایه، عملکردی نزدیک به یکدیگر دارند. با این حال، در فرآیند پرینت سه بعدی صنعتی، تفاوتهای ساختاری و حرارتی این دو ماده باعث میشود رفتار کاملا متفاوتی از خود نشان دهند؛ تفاوتهایی که مستقیما روی کیفیت پرینت، پایداری قطعه و حتی انتخاب پرینتر تاثیر میگذارند.
مهمترین تفاوت PEEK و PEKK در پرینت سهبعدی، به رفتار کریستالینیتی و فرآیندپذیری آنها برمیگردد. فیلامنت PEEK تمایل به کریستالیزاسیون سریع و بالا دارد؛ موضوعی که اگرچه خواص مکانیکی نهایی قطعه را تقویت میکند، اما باعث تاببرداشتن بیشتر و حساسیت زیاد به شرایط پرینت میشود. در مقابل، پرینت سه بعدی PEKK معمولا پایدارتر است، چسبندگی لایهای بهتری دارد و کنترل فرآیند پرینت آن سادهتر است.
| فیلامنت PEEK | فیلامنت PEKK | ویژگی |
| 1 کتون و 2 اتر | 2 کتون و 1 اتر | ساختار شیمیایی |
| حدود 343 | حدود 350 | دمای ذوب (°C) |
| 380 تا 420 | 360 تا 400 | دمای پرینت (نازل – °C) |
| متوسط | بالا | چسبندگی لایهها |
| زیاد | کمتر | تاب برداشتن (Warping) |
| کریستالینیتی بالا و سریع | کریستالینیتی کمتر و کنترلپذیر | رفتار کریستالینیتی |
| دشوارتر، نیازمند کنترل دقیق | آسانتر و پایدارتر | سهولت پرینت سه بعدی |
| استحکام بالا، انعطافپذیری مناسب | سختی و صلبیت بیشتر | خواص مکانیکی |
| بسیار بالا | بسیار بالا (برتری نسبی) | مقاومت حرارتی بلندمدت |
| عالی | عالی (بهتر در دماهای بالا) | مقاومت شیمیایی |
| پزشکی، قطعات سبک، جایگزین فلز | هوافضا، صنایع شیمیایی، دما بالا | کاربردهای صنعتی رایج |
| معمولا گرانتر | کمی ارزانتر | قیمت |
| کاربران بسیار حرفهای | کاربران صنعتی و نیمهحرفهای | مناسب برای |
مقایسه فیلامنتهای PEEK و PEKK با فیلامنتهای متداول پرینت سه بعدی
در پرینت سه بعدی، تفاوت اساسی بین فیلامنتهای متداول و فیلامنتهای مهندسی پرینت سه بعدی وجود دارد. موادی مانند PLA، ABS،PETG و Nylon بیشتر برای نمونهسازی و کاربردهای عمومی استفاده میشوند، در حالی که فیلامنتهای PEEK و PEKK برای تولید قطعات عملکردی در پرینت سه بعدی صنعتی طراحی شدهاند. این دو ماده به دلیل مقاومت حرارتی بالا، استحکام مکانیکی عالی و پایداری شیمیایی، در شرایطی به کار میروند که فیلامنتهای معمولی جواب نمیدهند.
در مقایسه با PLA و ABS که پرینت آسان اما مقاومت محدودی دارند، پرینت سه بعدی PEEK و PEKK امکان ساخت قطعاتی با عملکرد نزدیک به فلز را فراهم میکند. حتی Nylon که از نظر مکانیکی قویتر است، در برابر دما و مواد شیمیایی به پای مواد مهندسی پرینت سه بعدی نمیرسد. البته این سطح از عملکرد با الزامات پرینت پیچیدهتری همراه است؛ بهطوری که پرینت PEEK و PEKK به پرینترهای تخصصی با نازل دما بالا، بستر گرم و محفظه با قابلیت کنترل نیاز دارد.
بهطور خلاصه، اگر هدف، نمونهسازی سریع و کمهزینه باشد، فیلامنتهای متداول گزینه مناسبی هستند؛ اما برای کاربردهای نهایی، صنعتی و محیطهای سخت، فیلامنتهای مهندسی مانند فیلامنتهای PEEK و PEKK انتخابی حرفهای و قابلاعتماد خواهند بود.
| PLA / ABS / PETG / Nylon | PEEK / PEKK | ویژگی |
| خانگی و نیمهحرفهای | صنعتی و تخصصی | سطح کاربری |
| پایین تا متوسط | بسیار بالا | مقاومت حرارتی |
| متوسط | بسیار بالا | استحکام مکانیکی |
| بله | خیر | پرینت با پرینتر خانگی |
| معمولا خیر | بله | نیاز به محفظه گرم |
| محدود | گسترده | کاربرد صنعتی نهایی |
| خیر | بله | جایگزین فلز |

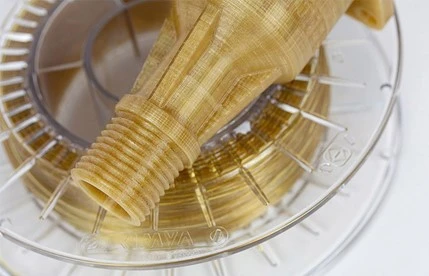

پرینت سه بعدی فیلامنتهای PEEK و PEKK
پرینت سه بعدی فیلامنتهای PEEK و PEKK بهعنوان دو نمونه پیشرفته از فیلامنتهای مهندسی پرینت سه بعدی، نیازمند دانش فنی بالا و تجهیزات تخصصی است؛ زیرا کوچکترین خطا در فرآیند پرینت میتواند منجر به هدررفت این مواد مهندسی پرینت سه بعدی گرانقیمت شود. پرینت موفق فیلامنت PEEK و فیلامنت PEKK نیازمند تنظیمات دقیق و کنترلشده است. در ادامه، مهمترین تنظیمات پرینتر برای پرینت سه بعدی صنعتی این مواد را بهصورت مرحلهبهمرحله بررسی میکنیم.
دمای نازل در پرینت سه بعدی PEEK و PEKK
برای پرینت PEEK، به دلیل دمای ذوب بالا و ویسکوزیته زیاد، نازل باید بتواند دمای بسیار بالایی را بهصورت پایدار تامین کند. در مقابل، دمای پرینت فیلامنت PEKK معمولا کمی پایینتر است که باعث جریاندهی بهتر و پرینت پایدارتر میشود.
تنظیمات پیشنهادی:
- دمای نازل برای فیلامنت PEEK: 380 تا 420 درجه سانتیگراد
- دمای نازل برای پرینت فیلامنت PEKK: 360 تا 400 درجه سانتیگراد
دمای بستر پرینت یا Build Plate
برای جلوگیری از جدا شدن قطعه و افزایش چسبندگی لایهی اول، بستر پرینت باید بهطور یکنواخت گرم شود. این موضوع بهویژه در پرینت سه بعدی PEEK اهمیت زیادی دارد، زیرا انقباض حرارتی این ماده بالا است.
تنظیمات پیشنهادی:
- دمای بستر پرینت برای پرینت فیلامنت PEEK: 120 تا 180 درجه سانتیگراد
- دمای بستر پرینت برای پرینت فیلامنت PEKK: 90 تا 130 درجه سانتیگراد
محفظه گرم پرینتر سه بعدی
وجود محفظه گرم پرینتر سه بعدی یکی از الزامات اصلی پرینت این مواد مهندسی پرینت سه بعدی است. محفظه گرم باعث کاهش اختلاف دمایی بین لایهها شده و از تاببرداشتن جلوگیری میکند.
تنظیمات پیشنهادی:
- دمای محفظه پرینتر برای پرینت فیلامنت PEEK: 90 تا 160 درجه سانتیگراد
- دمای محفظه پرینتر برای پرینت فیلامنت PEKK: 70 تا 130 درجه سانتیگراد
سرعت پرینت
به دلیل رفتار حرارتی خاص و نیاز به چسبندگی لایهای بالا، سرعت پرینت در پرینت سه بعدی فیلامنتهای PEEK و PEKK باید نسبتا پایین انتخاب شود. سرعت زیاد میتواند باعث ضعف اتصال لایهها و کاهش خواص مکانیکی شود.
تنظیمات پیشنهادی:
- سرعت پرینت: 15 تا 50 میلیمتر بر ثانیه

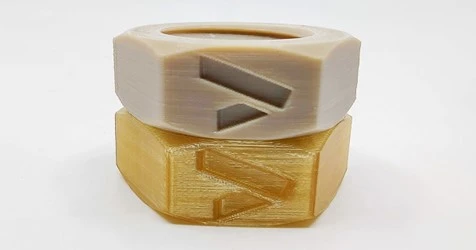

مزایا و معایب فیلامنتهای PEEK و PEKK در پرینت سه بعدی
انتخاب بین فیلامنت PEEK و فیلامنت PEKK به شناخت دقیق مزایا و محدودیتهای هرکدام بستگی دارد. هر دو در دسته پیشرفتهترین فیلامنتهای مهندسی پرینت سه بعدی قرار میگیرند، اما در عمل رفتار متفاوتی در پرینت و کاربرد صنعتی از خود نشان میدهند. انتخاب بین فیلامنتهای PEEK و PEKK، کاملا به نیاز پروژه، شرایط کاری و کاربرد صنعتی شما بستگی دارد. این شما هستید که با توجه به نوع کاربرد، تجهیزات پرینت و محیط کاری تصمیم میگیرید کدام یکی برای پروژه شما مناسبتر خواهد بود.
مزایای فیلامنت PEEK در پرینت سه بعدی:
- نسبت استحکام به وزن بسیار بالا
- مقاومت عالی در برابر دماهای بالا
- خواص مکانیکی پایدار و انعطافپذیری مناسب
- زیستسازگار و دارای تاییدیههای پزشکی (FDA)
- چسبندگی لایهای مناسب برای قطعات بزرگ
- جایگزین قابل اعتماد برای برخی قطعات فلزی
معایب فیلامنت PEEK در پرینت سه بعدی:
- نیاز به دمای نازل بسیار بالا
- الزام به محفظه گرم پرینتر سه بعدی
- حساسیت بالا به تنظیمات پرینت و خنککاری
- احتمال تاب برداشتن در صورت تنظیم نادرست
- قیمت بالا نسبت به فیلامنتهای رایج
مزایای فیلامنت PEKK در پرینت سه بعدی:
- دمای پرینت پایینتر نسبت به PEEK
- چسبندگی لایهای بسیار خوب
- تاب برداشتن کمتر در فرآیند پرینت
- مقاومت شیمیایی بالاتر، بهویژه در برابر مواد خورنده
- مناسب برای هندسههای پیچیده
- زیستسازگار و قابل استفاده در حوزه پزشکی
معایب فیلامنت PEKK در پرینت سه بعدی:
- استحکام نهایی کمی کمتر از PEEK در برخی کاربردها
- قیمت همچنان بالا در مقایسه با فیلامنتهای عمومی
- نیازمند پرینتر صنعتی با دمای بالا
- دسترسی کمتر نسبت به PEEK در برخی بازارها
کاربردهای فیلامنت PEEK و PEKK در پرینت سه بعدی صنعتی
فیلامنتهای PEEK و PEKK به دلیل خواص مکانیکی، حرارتی و شیمیایی پیشرفته، امکان تولید قطعات نهایی (End-Use Parts) را در صنایعی فراهم میکنند که در آنها استحکام بالا، وزن کم، مقاومت در برابر فشار، دما و مواد شیمیایی حائز اهمیت است. اگرچه حوزههای کاربرد این دو ماده تا حد زیادی مشترک است، اما تفاوتهای ساختاری آنها باعث شده هرکدام در برخی صنایع عملکرد بهتری داشته باشند.
کاربر فیلامنت PEEK و PEKK صنایع هوافضا، هوانوردی و ریلی
یکی از اصلیترین حوزههای استفاده از پرینت سه بعدی PEEK و PEKK، صنایع هوافضا و هوانوردی است. در این صنایع، کاهش وزن قطعات در کنار حفظ استحکام و پایداری حرارتی نقش کلیدی دارد.
کاربردها:
- براکتها و قطعات سازهای سبک
- قطعات داخلی کابین و سیستمهای تهویه
- اجزای مقاوم به حرارت و فشار بالا
کاربرد فیلامنت مهندسی PEEK و PEKKدر صنعت خودروسازی
در خودروسازی، بهویژه در خودروهای اسپرت، برقی و صنعتی، فیلامنت مهندسی PEEK و PEKK برای جایگزینی قطعات فلزی و تولید قطعات مقاوم به دما استفاده میشوند.
کاربردها:
- چرخدندهها، یاتاقانها و براکتها
- قطعات نزدیک به موتور و سیستم انتقال حرارت
- کانکتورها و اجزای الکتریکی مقاوم
- قطعات سفارشی تولیدشده با پرینت سه بعدی صنعتی
کاربرد فیلامنت مهندسی PEEK و PEKKدر صنعت پزشکی و تجهیزات درمانی
فیلامنت PEEK به دلیل زیستسازگاری بالا و خواص مکانیکی نزدیک به استخوان، کاربرد گستردهای در حوزه پزشکی دارد. ویژگی مهم PEEK در پزشکی، تسهیل فرآیند اُسیواینتگریشن (Osseointegration) است؛ یعنی اتصال مستقیم و پایدار بین استخوان و سطح ایمپلنت.
کاربردها:
- ایمپلنتهای ارتوپدی و ستون فقرات
- ابزارهای جراحی قابل استریل
- تجهیزات پزشکی سبک و مقاوم
کاربرد فیلامنت مهندسی PEEK و PEKKدر صنایع شیمیایی، نفت و گاز
در محیطهای صنعتی خشن، فیلامنت PEKK به دلیل مقاومت شیمیایی و حرارتی بالا در تماس با سیالات خورنده گزینهای مناسبتر محسوب میشود.
کاربردها:
- قطعات در تماس با مواد شیمیایی و حلالها
- اجزای مقاوم به فشار و دمای بالا
- قطعات خاص برای صنایع نفت، گاز و پتروشیمی
جمعبندی
فیلامنتهای PEEK و PEKK نماینده نسل جدید مواد مهندسی در پرینت سهبعدی هستند؛ موادی که فاصله بین نمونهسازی و تولید قطعه نهایی را به حداقل رساندهاند. این دو ترموپلاستیک پیشرفته با ترکیب منحصربهفردی از استحکام مکانیکی، پایداری حرارتی و مقاومت شیمیایی، امکان استفاده از پرینت سهبعدی را در صنایعی فراهم کردهاند که تا چند سال قبل، وابسته به فلزکاری سنتی بودهاند. تفاوتهای ساختاری فیلامنتهای PEEK و PEKK باعث شده هرکدام در شرایط خاص عملکرد بهتری داشته باشند و انتخاب نهایی، کاملا به نیاز فنی، محیط کاری و الزامات کاربرد بستگی دارد.
از طرف دیگر، باید در نظر داشت که کار کردن با این فیلامنتهای مهندسی صرفا به داشتن فایل سهبعدی ختم نمیشود؛ تنظیمات دقیق پرینت، کنترل دما، تجربه اپراتور و حتی انتخاب برند مناسب فیلامنت، همگی نقش تعیینکنندهای در کیفیت قطعه نهایی دارند. به همین دلیل است که پرینت سهبعدی صنعتی با موادی مانند فیلامنتهای PEEK و PEKK، بیشتر از آنکه یک فرآیند ساده باشد، یک پروژه مهندسی به حساب میآید.
در بسیاری از پروژهها، منطقیتر است که بهجای آزمونوخطا با چنین مواد گرانقیمتی که به تجهیزات خاص نیاز دارند، از تجربهی مجموعههایی استفاده شود که به صورت تخصصی برروی خدمات پرینت سه بعدی صنعتی کار میکنند. جایی که هم امکان ثبت سفارش آنلاین وجود دارد و هم مشاوره برای انتخاب متریال، بررسی کاربرد و بهینهسازی فرآیند پرینت ارائه میشود. این رویکرد کمک میکند قطعه نهایی دقیقا مطابق نیاز عملکردی شما تولید شود، بدون آنکه هزینه اضافی پرداخته شود یا ریسک کنید. برای دریافت مشاوره و کسب اطلاعات بیشتر با کارشناسان این حوزه در ارتباط باشید.
